Hochdruck rostfreie Stahlrohrkappen (Endkappen) für Druckbehälter

Hochdruck rostfreie Stahlrohrkappen (Endkappen) für Druckbehälter

Die Rohrverschlüsse zum Schweißen am Rohrende des Rohrsends zum Abdecken des Rohrs werden als rostfreie Stahlrohrkappen (Endkappen) bezeichnet. Es besteht normalerweise aus Edelstahlmaterial, das korrosionsbeständige und hochtemperaturbeständige ist.

Klassifizierung von Rohrkappen aus Edelstahl:

1. rostfreie Stahlrohrrohrrunde: Runde Kappen sind die häufigste Art von Kappen und werden in der industriellen Produktion häufig eingesetzt. Normalerweise wird sein Boden an der Oberseite des Behälters geschweißt. Zu den allgemeinen Feldern gehören Flüssiggas, Lagertanks, unterirdische Lagerung usw.

2. Ovale Kappen aus Edelstahlrohr: Ovale Kappen werden in Lebensmitteln, Medizin und Pharmaindustrie und anderen Anlässen mit hoher Hygieneanforderungen häufig eingesetzt. Seine Struktur ähnelt der von runden Kappen, jedoch mit einem größeren Radius.

3.. Rostfreie Stahlrohr-Steckdosenkappen: Sockelkappen bestehen aus einem zylindrischen Teil und einem quasi-shärischen Teil unten. Sockelkappen sind für Anwendungen unter hohen Druck- und Hochtemperaturbedingungen geeignet.

Verwendung von rostfreien Stahlrohrkappen (Endkappen):

1. Gute Luftdichtheit des Behälters: Edelstahlrohrkappen (Endkappen) nehmen eine Schweißtechnologie an, die die Lecks von Gas oder Flüssigkeit im Behälter effektiv verhindern und die luftdichtes Materials im Behälter sicherstellen kann.

2. Kann einem bestimmten Innendruck standhalten: Der Kopf wird mit hochwertigem dickwandiger Edelstahl gegossen und durch Schweißen an den Behälter angeschlossen, was viel Druck standhalten kann. Wenn der Behälter normal funktioniert, wirkt der Innendruck auf den Kopf. Edelstahlrohrkappen (Endkappen) müssen in der Lage sein, hohem Innendruck standzuhalten, um den stabilen und sicheren Betrieb des Behälters zu gewährleisten.

3. kann einem bestimmten externen Druck standhalten: Normalerweise ist der Behälter keine unabhängige Einheit und muss in Kombination mit anderen Einheiten arbeiten. Zu diesem Zeitpunkt müssen einige Container zusätzlich zu einem bestimmten Innendruck auch dem externen Druck standhalten, um die Sicherheit des gesamten Systems zu gewährleisten.

4. Verschönern Sie das Aussehen: Das Aussehen von Rohrkappen aus Edelstahl (Endkappen) kann nach Bedarf ausgelegt werden, um das Erscheinungsbild des Lagertanks zu verschönern und die Anforderungen an die Landschaft zu erfüllen.

Zusammenfassung:

Rohrkappen aus rostfreien Stahl werden in verschiedenen Rohrleitungssystemen wie Wasserversorgungsrohrleitungen, Gaspipelines, chemischen Rohrleitungen usw. häufig verwendet. Sie können zur Versiegelung von Rohrleitungsanschlüssen verwendet werden, um zu verhindern, dass Fremdstoffe während der Wartung und Reinigung in die Rohrleitung eintreten. Darüber hinaus können rostfreie Stahlrohrkappen für Gas- oder Flüssigkeitsdrucktests verwendet werden, um die Integrität und Sicherheit des Pipeline -Systems zu gewährleisten.

Vorhaben:Analyse der häufigen Probleme bei der Herstellung von Edelstahl -Rohr -Endkappen
NÄCHSTE:No next article

Einführung

Pfeifenkappen
Artikel	Rostfreie Stahlrohrkappen
Standard	ASTM, ASME, DIN, GOST, JIS usw.
Material	Kohlenstoffstahl, Legierungsstahl, Edelstahl usw.
Oberfläche	Sandstrahlung
Typ	Kaltform
Größe	NP 1/2-24 ”
Lieferzeit	Innerhalb von 5-30 Tagen nach Erhalt des Prepaid
Verpackung	Holzkoffer, Holzpalette usw.
Anwendung	Wasserversorgungsleitungen, Gaspipelines, Pipelines der chemischen Industrie usw.

304/306 -StaHl -Stahlkappe

Einheit: Zoll

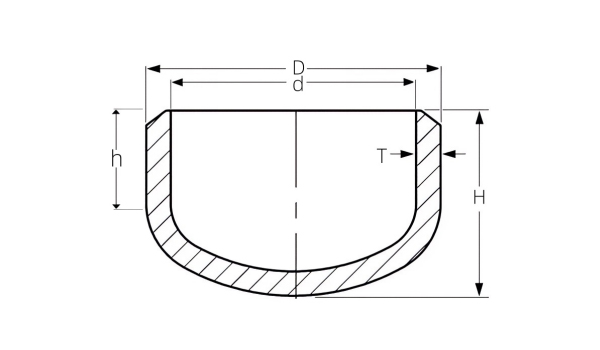

KAPPE				Anhang 10s (s/10s)			Anhang 40s (S/40s oDer STD)			ScheDule 80S (S/80S oDer XH)
Np	D	H	h	d	T	Ungefähr Gewicht	d	T	Ungefähr Gewicht	d	T	Ungefähr Gewicht
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
