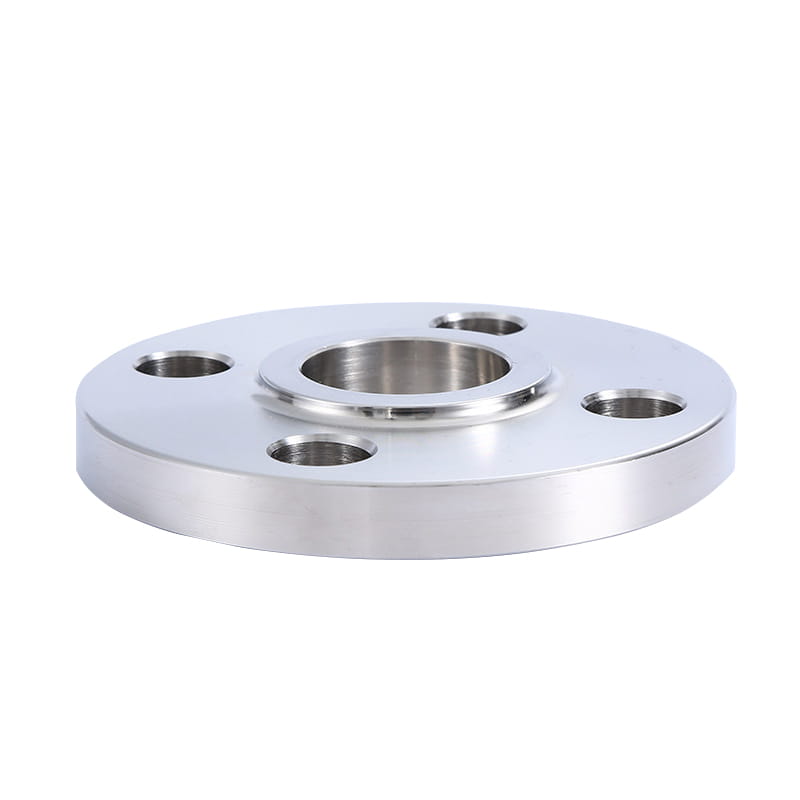

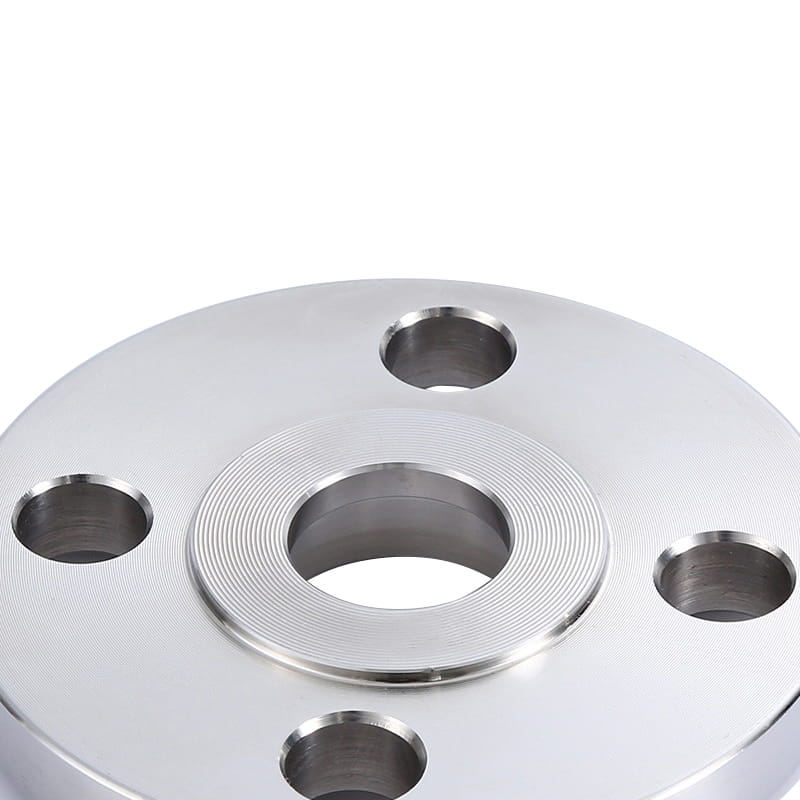

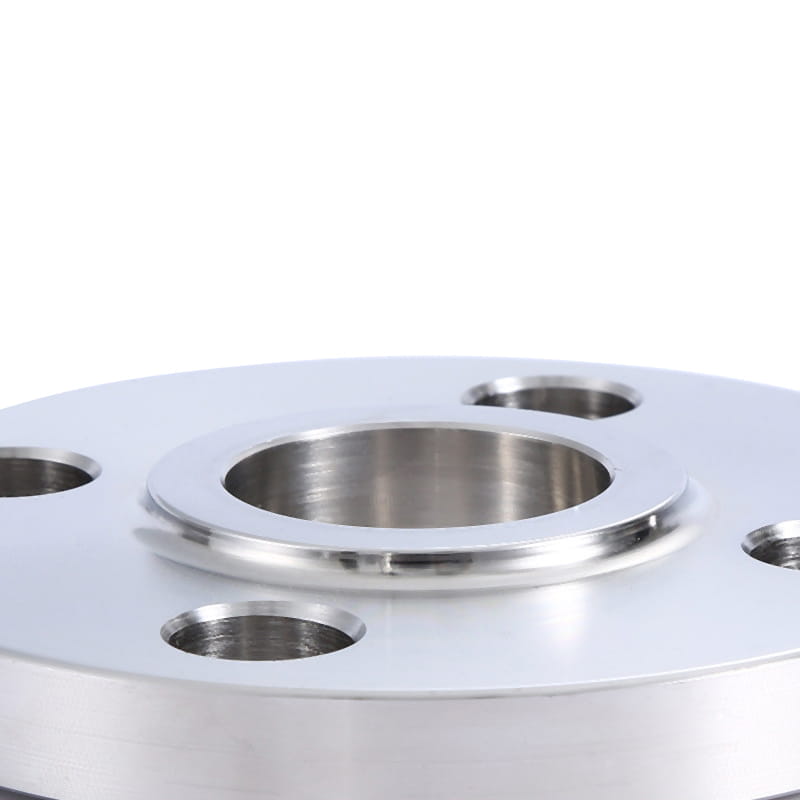

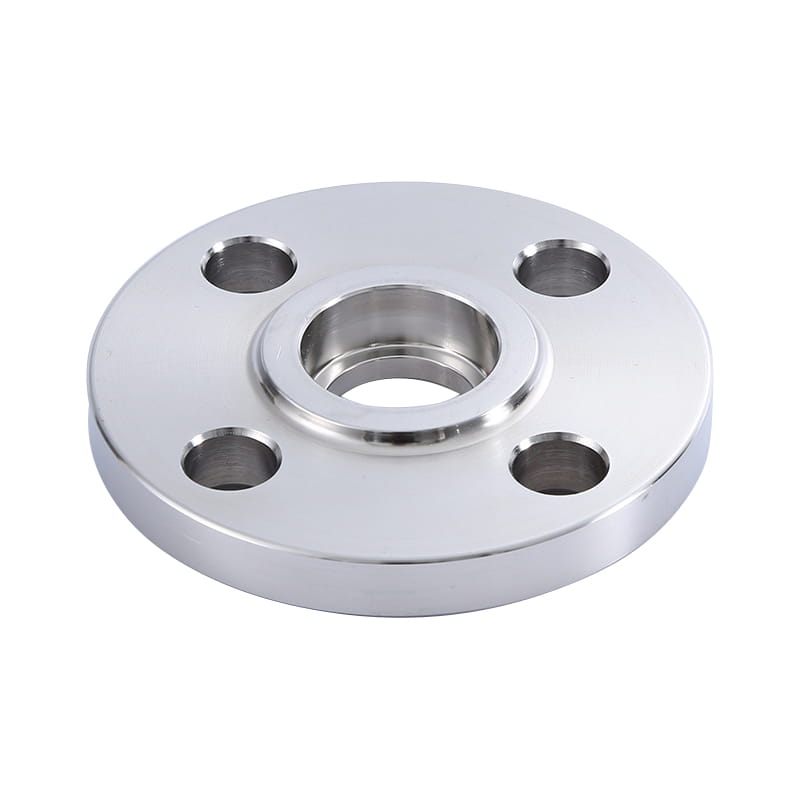

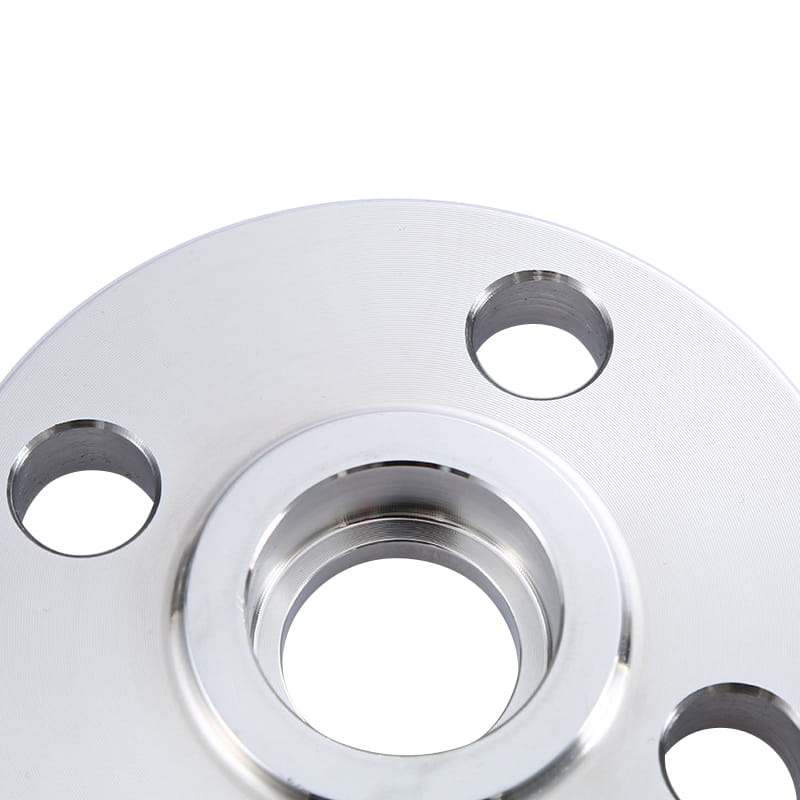

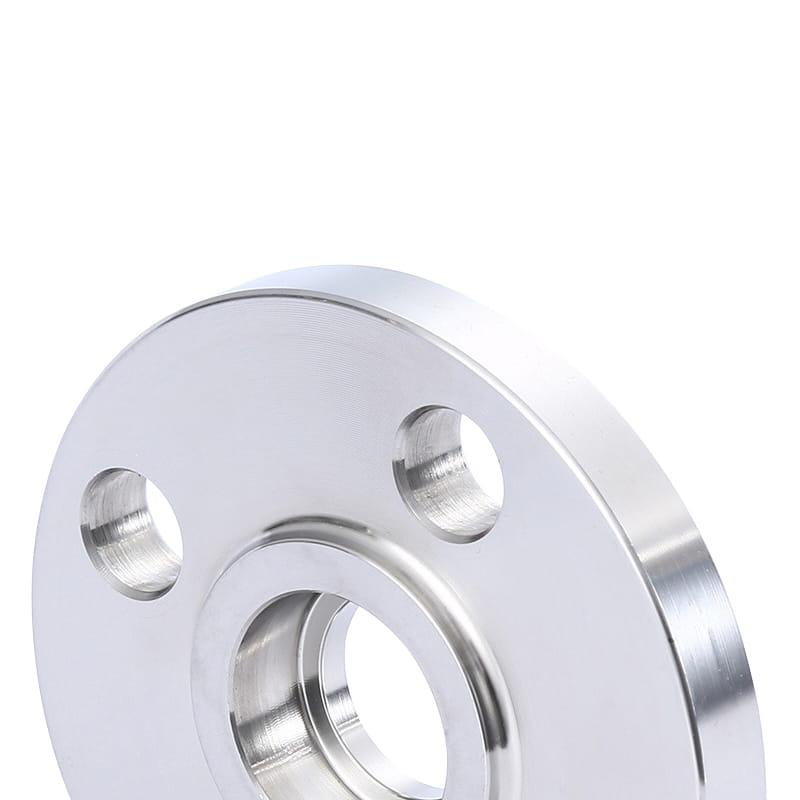

Sockelschweißflansche （SW -Flansche) haben eine Schulter, in der ein Rohr eingefügt wird; Es ist eine Anleitung, um die Tiefe einzustellen, in der das Rohr am Flansch geschweißt wird.
Es wird hergestellt, indem das Rohrende in den Flansch einfügt, bis es gegen die Schulter liegt. Dann wird das Rohr durch eine Filetschweißung befestigt, die sich an der Außenseite des Flanschzentrums befindet.
Sockelschweißflansch für Hochdruck-Rohrleitungssysteme mit kleinem Durchmesser (≤ 4 Zoll, ≤ 10 cm) ist es eine gemeinsame Wahl für begrenzte Raumkomponenten. Aber nicht für hoch erosive oder korrosive Systeme geeignet.
Vorteile des Sockelschweißungsflansch
Anwendungsfeld: Öl und Gas, chemische Industrie, Sanitär, Heizung, Wasserversorgungssysteme, Kraftwerk, Papier- und Zellstoffindustrie, Lebensmittelverarbeitungsindustrie, Strukturrohr, Herstellungsindustrie und allgemeine Anwendungen usw.
Einführung
| Standard | EN-1092, BS10, DIN, GOST, UNI, ASME B16.5, JIS, ISO, ASME B16.38, ASME B16.47 (Serie A, Serie B), PN, AWWA, MSS SP44 usw. |
| Material | SS304, SS316, SS304L, SS316L, SS321, SS310 |
| Oberfläche | Gelbe transparente, zinkplattierte, Ölschwarzfarbe, kaltes und heißes Dip verzinkt, Mantelfarbe |
| Typ | Geschmiedet, hitzebehandelt bearbeitet usw. |
| Größe | 1/2 ″ -24 ″, Anpassung akzeptieren |
| Lieferzeit | Innerhalb von 5-30 Tagen nach Erhalt des Prepaid |
| Verpackung | Holzfall oder andere Anforderungen |
| Anwendung | Wasserpipeline -Industrie, Erdgasindustrie, Herstellungsindustrie, Öl- und Gasindustrie, Chemieindustrie, Kernkraftwerk |

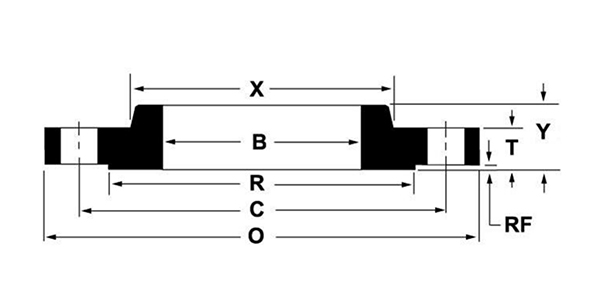

| Nominale Größe (In.) | O (mm) | T (mm) | Rf (mm) | R (mm) | X (mm) | Y (mm) | B (mm) | D (mm) | Anzahl der Löcher | Durchmesser der Löcher (mm) | Ca. Gewichtskilogramm |
| ½ | 88.9 | 11.2 | 1.6 | 35.1 | 30.2 | 15.7 | 22.4 | 9.7 | 4 | 15.7 | 0.5 |
| ¾ | 98.6 | 12.7 | 1.6 | 42.9 | 38.1 | 15.7 | 27.7 | 11.2 | 4 | 15.7 | 1 |
| 1 | 108 | 14.2 | 1.6 | 50.8 | 49.3 | 17.5 | 34.5 | 12.7 | 4 | 15.7 | 1 |
| 1¼ | 117.3 | 15.7 | 1.6 | 63.5 | 58.7 | 20.6 | 43.2 | 14.2 | 4 | 15.7 | 1 |
| 1½ | 127 | 17.3 | 1.6 | 73.2 | 65 | 22.4 | 49.5 | 15.7 | 4 | 15.7 | 1 |
| 2 | 152.4 | 19.1 | 1.6 | 91.9 | 77.7 | 25.4 | 62 | 17.5 | 4 | 19.1 | 2 |
| 2½ | 177.8 | 22.4 | 1.6 | 104.6 | 90.4 | 28.4 | 74.7 | 19.1 | 4 | 19.1 | 3 |
| 3 | 190.5 | 23.9 | 1.6 | 127 | 108 | 30.2 | 90.7 | 20.6 | 4 | 19.1 | 4 |
| 3½ | 215.9 | 23.9 | 1.6 | 139.7 | 122.2 | 31.8 | 103.4 | 22.4 | 8 | 19.1 | 5 |
| 4 | 228.6 | 23.9 | 1.6 | 157.2 | 134.9 | 33.3 | 116.1 | 23.9 | 8 | 19.1 | 6 |
| 5 | 254 | 23.9 | 1.6 | 185.7 | 163.6 | 36.6 | 143.8 | 23.9 | 8 | 22.4 | 7 |
| 6 | 279.4 | 25.4 | 1.6 | 215.9 | 192 | 39.6 | 170.7 | 26.9 | 8 | 22.4 | 9 |
| 8 | 342.9 | 28.4 | 1.6 | 269.7 | 246.1 | 44.5 | 221.5 | 31.8 | 8 | 22.4 | 14 |
| 10 | 406.4 | 30.2 | 1.6 | 323.9 | 304.8 | 49.3 | 276.4 | 33.3 | 12 | 25.4 | 20 |
| 12 | 482.6 | 31.8 | 1.6 | 381 | 365.3 | 55.6 | 327.2 | 39.6 | 12 | 25.4 | 29 |
| 14 | 533.4 | 35.1 | 1.6 | 412.8 | 400.01 | 57.2 | 359.2 | 41.4 | 12 | 28.4 | 41 |
| 16 | 596.9 | 36.6 | 1.6 | 469.9 | 457.2 | 63.5 | 410.5 | 44.5 | 16 | 28.4 | 44 |
| 18 | 635 | 39.6 | 1.6 | 533.4 | 505 | 68.3 | 461.8 | 49.3 | 16 | 31.8 | 59 |
| 20 | 698.5 | 42.9 | 1.6 | 584.2 | 558.8 | 73.2 | 513.1 | 54.1 | 20 | 31.8 | 75 |
| 22 | 749.3 | 46.0 | 1.6 | 641.4 | 616.0 | 79.5 | 564.4 | 60.5 | 20 | 35.1 | 90 |
| 24 | 812.8 | 47.8 | 1.6 | 692.2 | 663.4 | 82.6 | 616 | 63.5 | 20 | 35.1 | 100 |
2007 gegründet und in die Longyou Economic Development Zone in der Provinz Zhejiang im Jahr 2022 gezogen. Es umfasst eine Fläche von 130.000 Quadratmetern, mehr als 30 Produktionslinien, 300 Arbeitern, 20 FuE -Menschen, 30 Inspektionsbevölkerung und eine jährliche Leistung von 50.000 Tonnen.
Es hat ISO9001: 2008 Quality Management System, PED 97/33/EC EU Druckausrüstung -Richtlinie, China Special Equipment Manufacturing Lizenz (Druckrohr) TS -Zertifizierung, ASME -Zertifizierung, Provincial Enterprise Standardization Management System, ISO14000: 2004 -Umweltmanagementsystem, Cleaner Production (Green Enterprise) und Abrating, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifizierungsstellen, bestanden. (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) und koreanisches Register für Versand (KR) Fabrikzertifizierung.
Zu den Hauptprodukten gehören rostfreie Stahlrohre, Rohrverschlüsse, Flansche, Ventile usw., die in Erdöl, chemischen Industrie, Kernindustrie, Schmelzen, Schiffbau, Pharmazeutika, Lebensmittel, Wasserschutz, elektrischer Strom, neuer Energie, mechanischer Geräte und anderen Feldern häufig eingesetzt werden. Das Unternehmen hält sich an den Unternehmensgrund für "Qualität für das Überleben, den Ruf für die Entwicklung" und dient jedem Kunden von ganzem Herzen, eine Win-Win-Situation zu schaffen.
