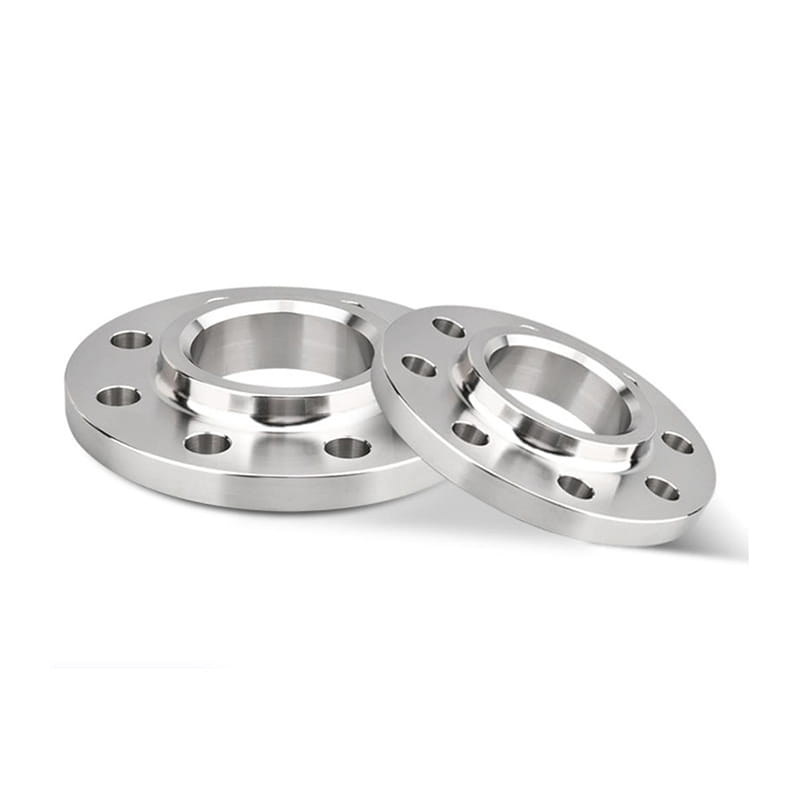

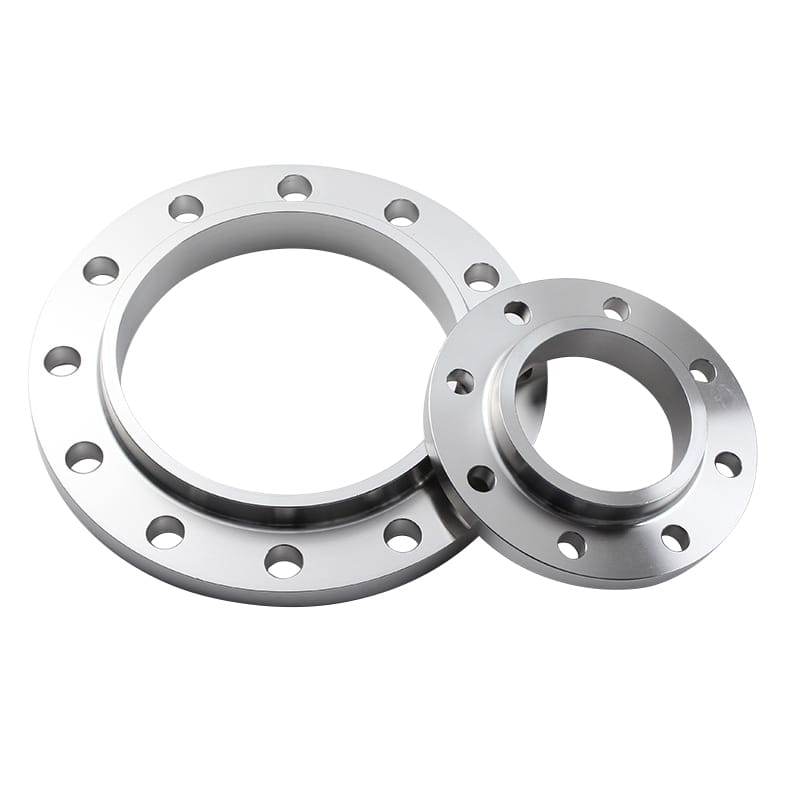

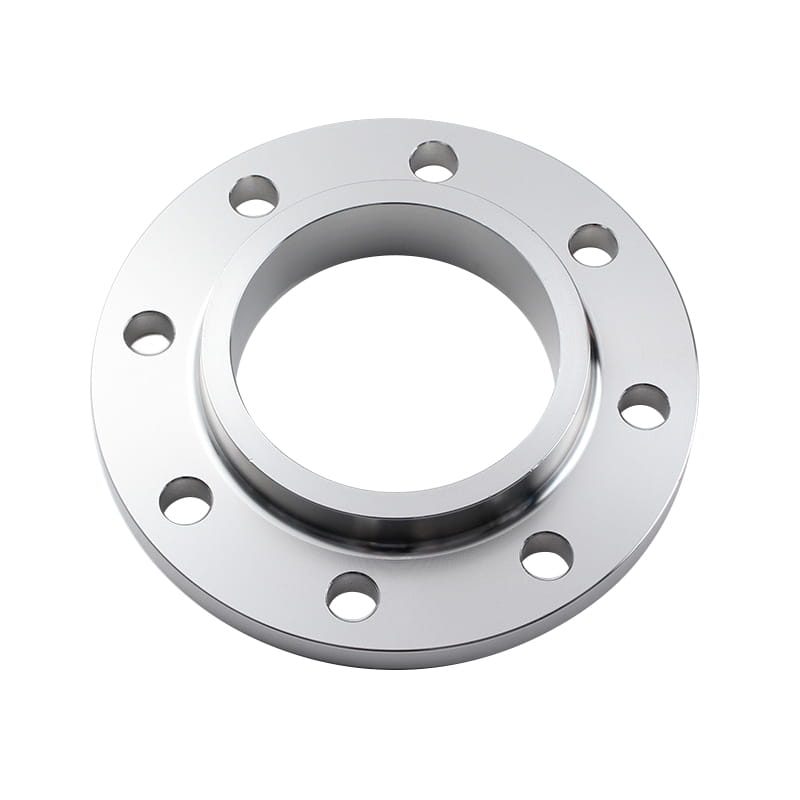

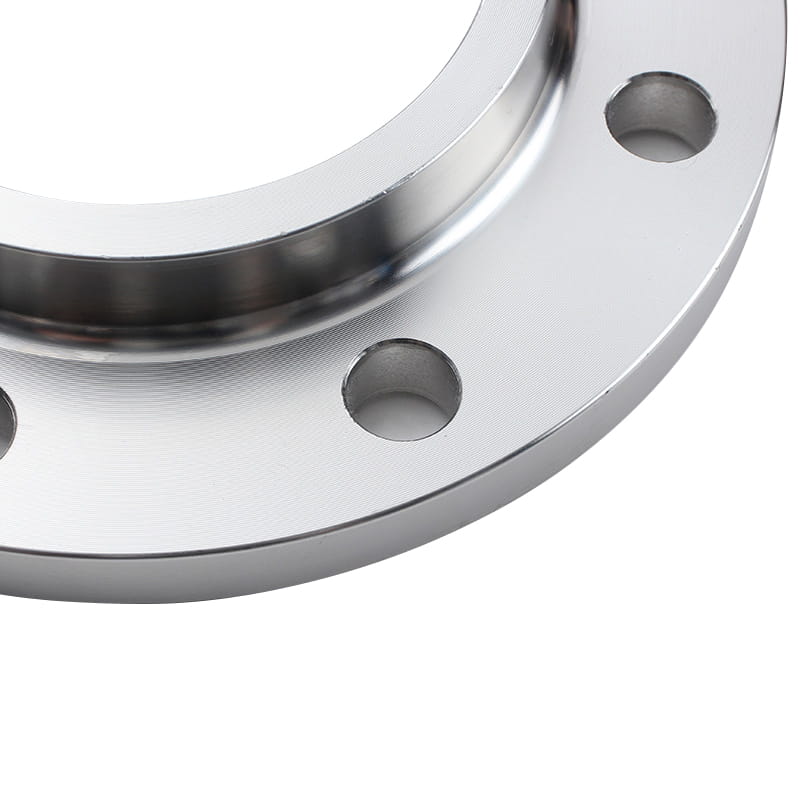

Slip-on-Flansch, auch so Flansch genannt. Sie sind eine beliebte Art von Rohrflansch, mit denen das Rohr in die Bohrung/Mitte des Flansches zum Schweißen sowohl um den äußeren Durchmesser (OD) des Rohrs als auch auf der Innenseite des Anschlusses annimmt.
Dieser Flanschart ist in Anwendungen mit niedrigerem Druck äußerst häufig. Dies liegt daran, dass ein Flanschstil-Flansch ein Rohr mit einer Filetschweißverbindung akzeptiert, während ein Schweißhalsflansch an der Basis eine verstärkte Nabe hat und eine Schweißschweißverbindung direkt zum Stuttschweißende eines Rohrs bildet. Diese sich verjüngende Hub ermöglicht einen stärkeren Service in einer mechanischen Spannungsumgebung.
Die Vorteile von Slip-On-Flanschen beziehen sich auf niedrigere Beschaffungskosten, weniger erforderliche Fähigkeiten, um die Schweißnaht zu erzeugen, die Anforderungen an die Rohrabschneidung und keine Schweißvorbereitungsanforderungen für eine Rohrendschweißnaht.
Slip-on-Flansche werden hauptsächlich für Flüssigkeiten mit niedrigem Druck oder mit geringem Risiko von Leckagen verwendet. Wie petrochemische, Öl und Gas, Kühlwasserleitungen, Brandwasserleitungen, Druckluftleitungen mit niedrigem Druck und Prozessleitungen für Substanzen wie Dampf, Kondensate usw.
Einführung
| Standard | ASME/ANSI, API, DIN, GOST, BS, AS, JIS, JPI, UNI, SABS usw. |
| Material | Kohlenstoffstahl, Legierungsstahl, 304, 316, 304L, 316L, 321, 347, CF8C. Usw. |
| Oberfläche | RF, FF, FM, MFM, TG, RJ usw. |
| Typ | Geschmiedet, Stahlschneidung |
| Größe | DN15-DN600 |
| Lieferzeit | Innerhalb von 5-30 Tagen nach Erhalt des Prepaid |
| Verpackung | Jeder Flansch- oder Rohrbeschläge wird einzeln mit Blasenschutzfilm verpackt und in eine Holzkiste gelegt. |
| Anwendung | Petrochemische, Öl und Gas, Kühlwasserleitungen, Feuerwehrleitungen usw. |

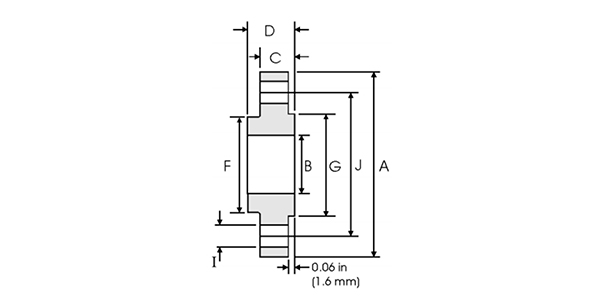

| Nom. Rohrgröße | Außendurchmesser (mm) | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | Löcher (mm) | ICH (mm) | J (mm) | Gewicht (kg) |
| ½ | 21.30 | 88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.39 |
| ¾ | 26.70 | 98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.56 |
| 1 | 33.40 | 108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.78 |
| 1¼ | 42.20 | 117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.03 |
| 1½ | 48.30 | 127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.32 |
| 2 | 60.30 | 152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 4 | 19.10 | 120.70 | 2.06 |
| 2½ | 73.00 | 177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 140.60 | 4 | 19.10 | 139.70 | 3.28 |
| 3 | 88.90 | 190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 4 | 19.10 | 152.40 | 3.85 |
| 3½ | 101.60 | 215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 8 | 19.10 | 177.80 | 4.81 |
| 4 | 114.30 | 228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 8 | 19.10 | 190.50 | 5.30 |
| 5 | 141.30 | 254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 8 | 22.40 | 215.90 | 6.07 |
| 6 | 168.30 | 279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 8 | 22.40 | 241.30 | 7.45 |
| 8 | 219.10 | 342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 8 | 22.40 | 298.50 | 12.10 |
| 10 | 273.00 | 406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 12 | 25.40 | 362.00 | 16.50 |
| 12 | 323.80 | 482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 12 | 25.40 | 431.80 | 26.20 |
| 14 | 355.60 | 533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 12 | 28.40 | 476.30 | 34.60 |
| 16 | 406.40 | 596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 16 | 28.40 | 539.8 | 44.8 |
| 18 | 457.20 | 635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 16 | 31.75 | 577.90 | 48.90 |
| 20 | 508.00 | 698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 20 | 31.75 | 635.00 | 61.90 |
| 24 | 609.60 | 812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 20 | 35.10 | 749.30 | 86.90 |
2007 gegründet und in die Longyou Economic Development Zone in der Provinz Zhejiang im Jahr 2022 gezogen. Es umfasst eine Fläche von 130.000 Quadratmetern, mehr als 30 Produktionslinien, 300 Arbeitern, 20 FuE -Menschen, 30 Inspektionsbevölkerung und eine jährliche Leistung von 50.000 Tonnen.
Es hat ISO9001: 2008 Quality Management System, PED 97/33/EC EU Druckausrüstung -Richtlinie, China Special Equipment Manufacturing Lizenz (Druckrohr) TS -Zertifizierung, ASME -Zertifizierung, Provincial Enterprise Standardization Management System, ISO14000: 2004 -Umweltmanagementsystem, Cleaner Production (Green Enterprise) und Abrating, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifizierungsstellen, bestanden. (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) und koreanisches Register für Versand (KR) Fabrikzertifizierung.
Zu den Hauptprodukten gehören rostfreie Stahlrohre, Rohrverschlüsse, Flansche, Ventile usw., die in Erdöl, chemischen Industrie, Kernindustrie, Schmelzen, Schiffbau, Pharmazeutika, Lebensmittel, Wasserschutz, elektrischer Strom, neuer Energie, mechanischer Geräte und anderen Feldern häufig eingesetzt werden. Das Unternehmen hält sich an den Unternehmensgrund für "Qualität für das Überleben, den Ruf für die Entwicklung" und dient jedem Kunden von ganzem Herzen, eine Win-Win-Situation zu schaffen.
