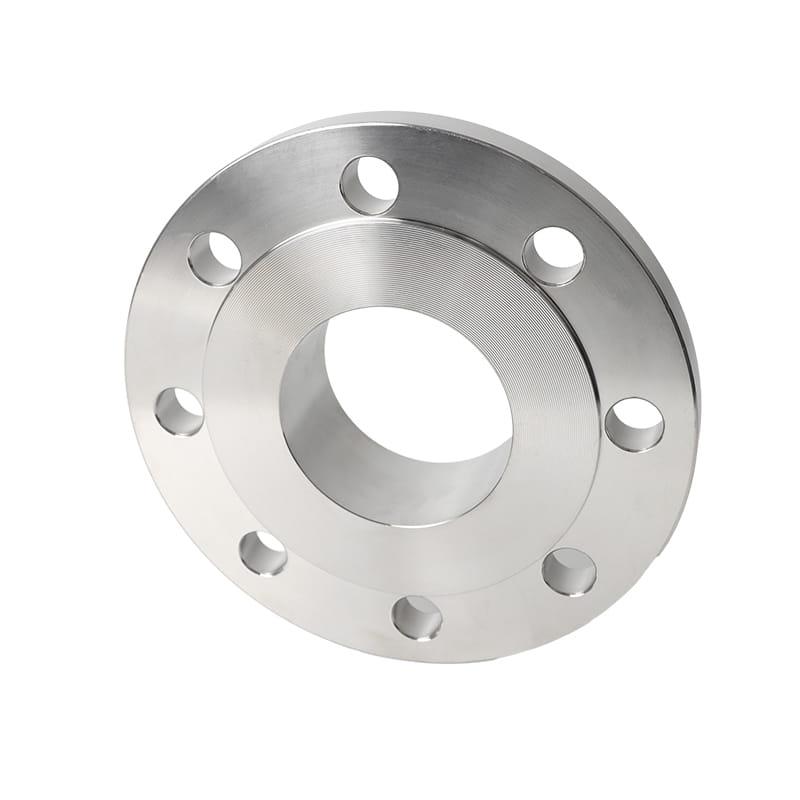

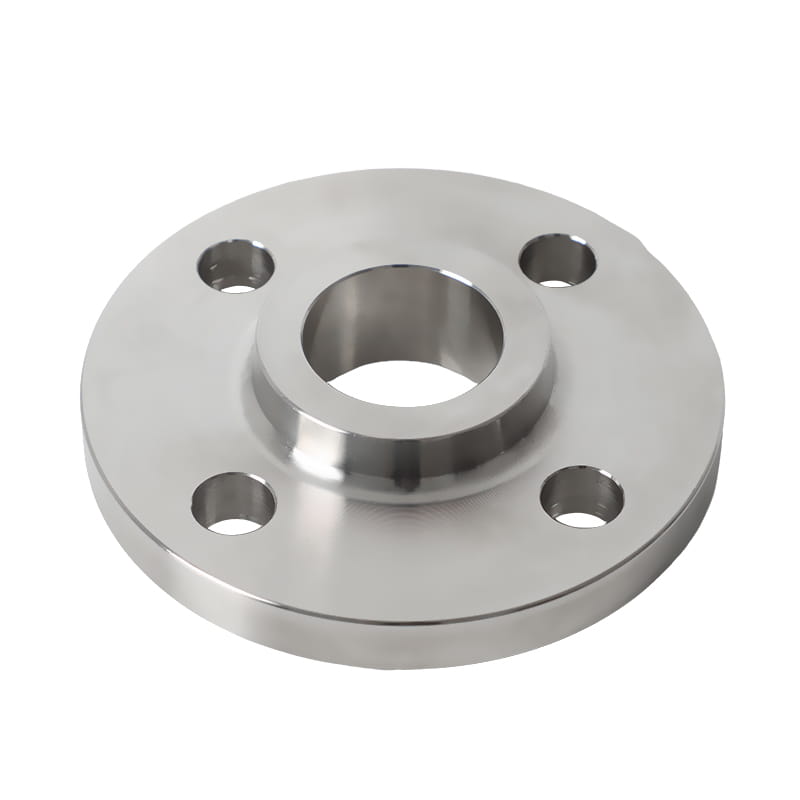

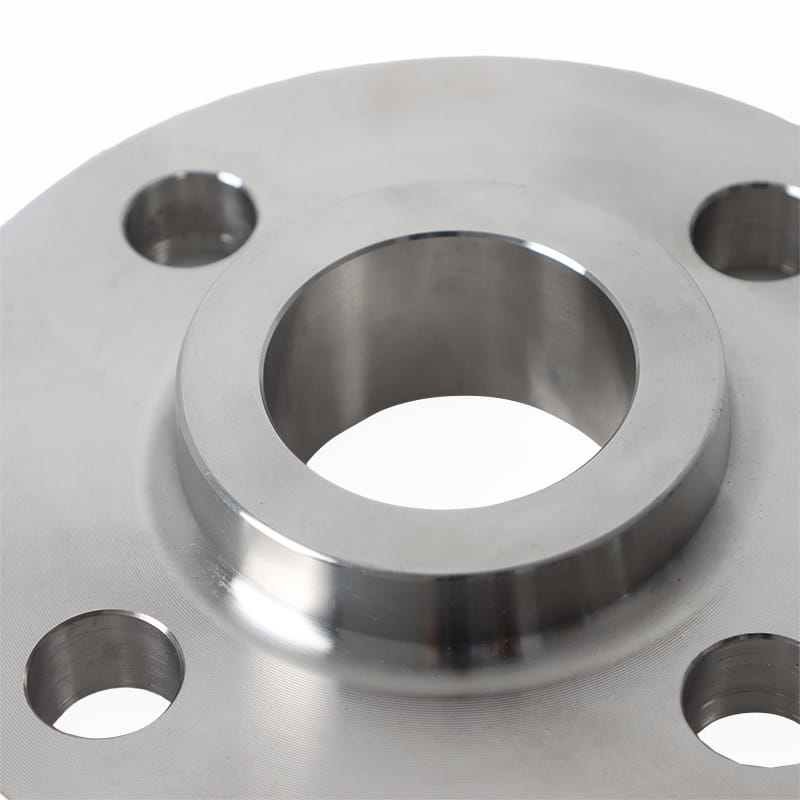

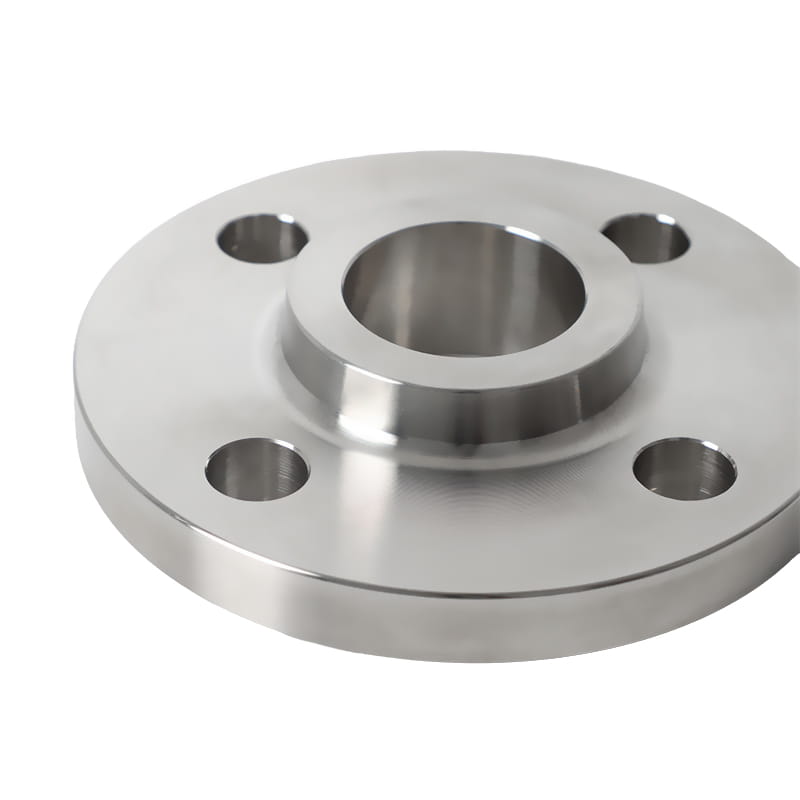

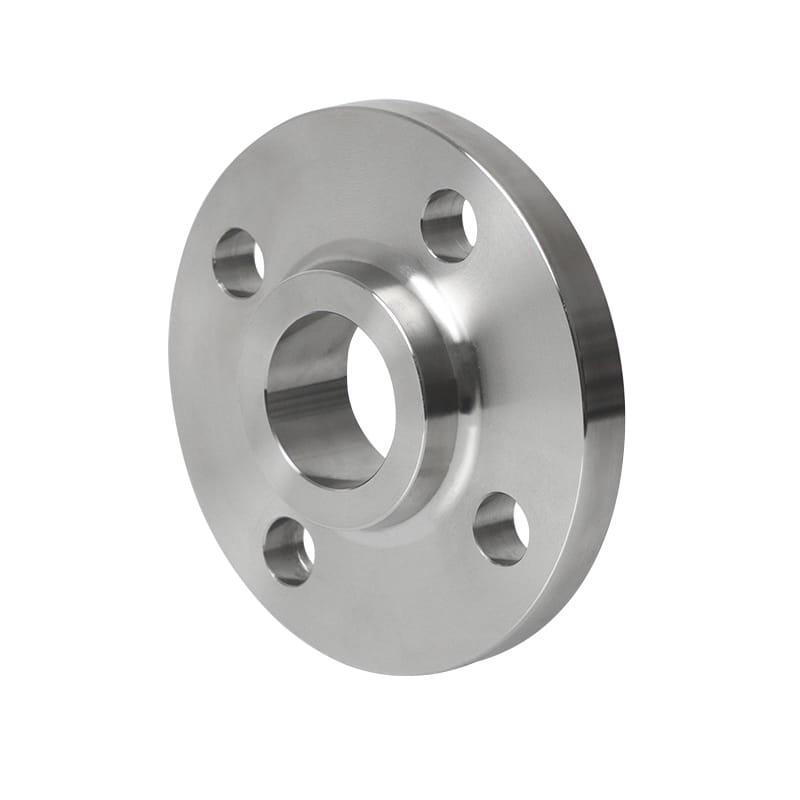

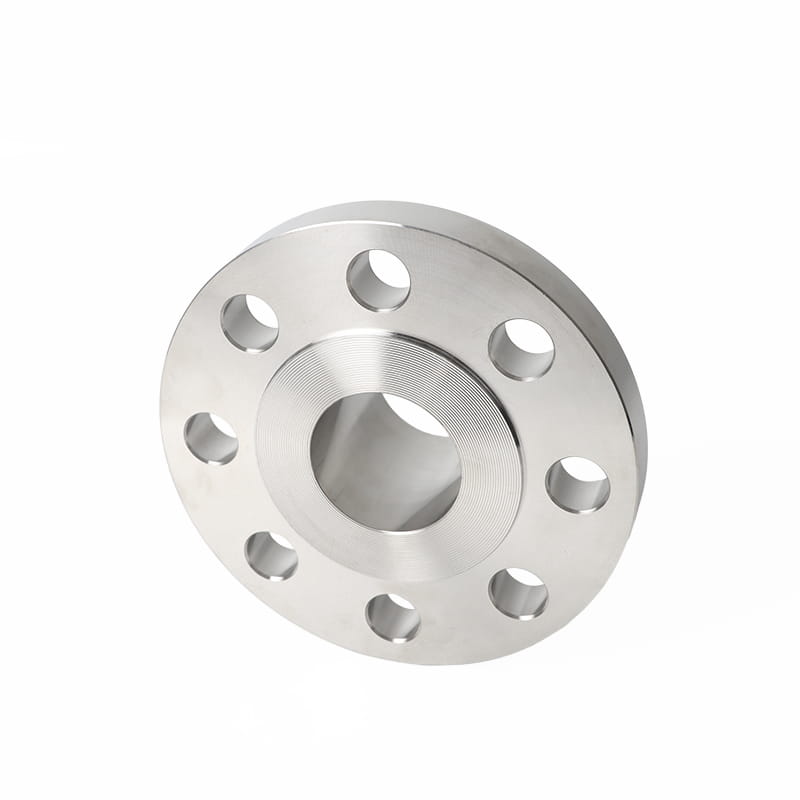

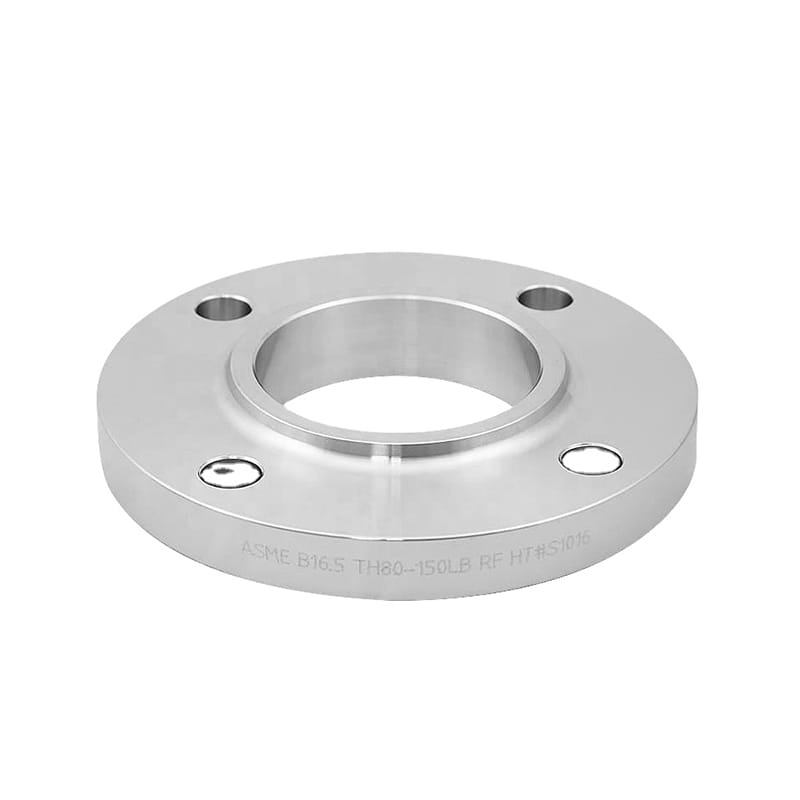

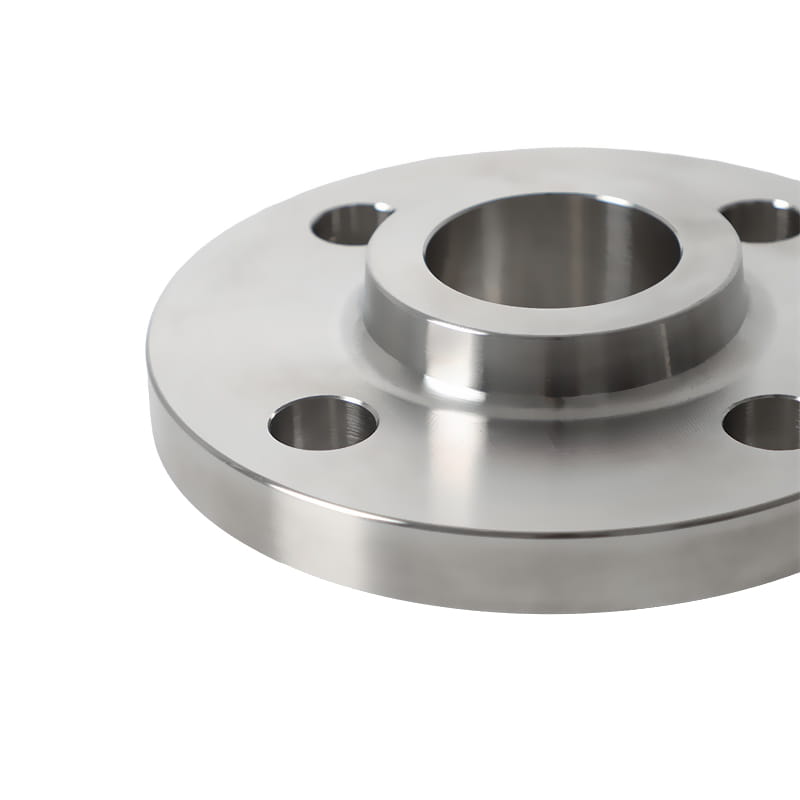

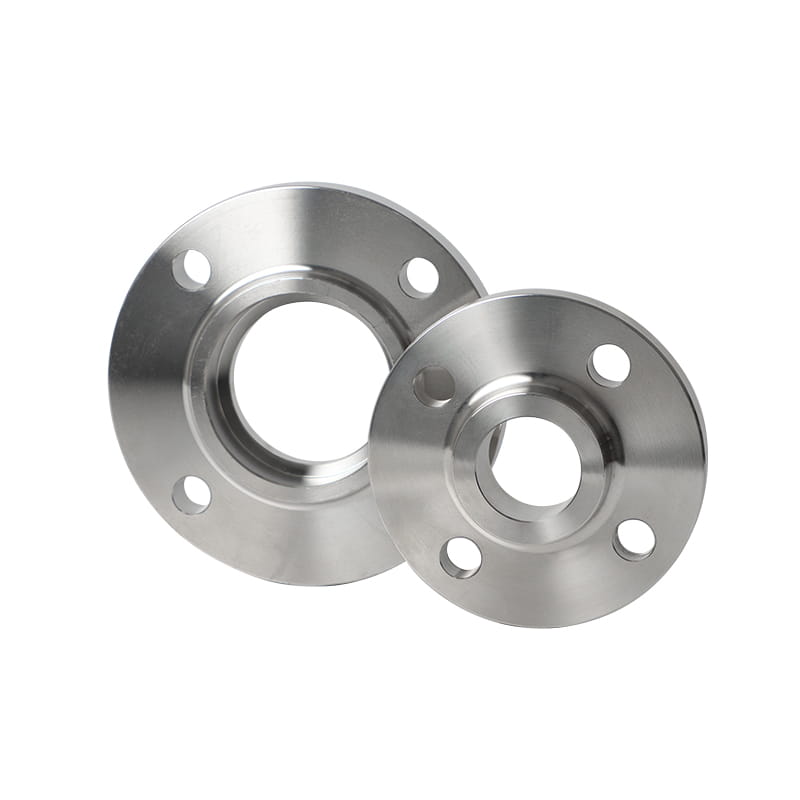

Slip-on-Flansche haben einen Hub mit einem sehr niedrigen Profil. Diese Art von Flansch ist normalerweise durch ein oder zwei Filetschweißungen an ein Rohr angeschlossen. Es ist jedoch möglich, nur eine einzelne Schweißnaht zu verwenden.
Der Slip-on-Flansch ist eine einfache und zuverlässige Alternative zu einem Schweißnacken, da er keine Schweißnaht-Kegel aufweist und daher die Länge relativ zu seiner Position des Flansches eingestellt werden kann. Die Bohrung des Slip-on bietet ausreichend Platz für das passende Rohr. Dies ermöglicht genug Arbeitsbereich für Schweißer und Hersteller, um die Verbindung herzustellen.
Normalerweise kann ein Slip-on-Flansch durch Schmieden, Stahlschneidemittel, Gießen usw. hergestellt werden. Unter diesen Herstellungstypen gewinnt der Schmiedetyp zuverlässige Qualität und wird auch häufig verwendet.
Die Vorteile des Gleitens auf den Flansch: (1) niedrigere Installationskosten; (2) Besserer leckageer Beweis; (3) leichter mit anderen Teilen während der Installation übereinstimmen; (4) internes und externes Schweißen am Flansch im Flansch; (5) Das genaue Schneiden der Pipeline erfordert weniger Zeit; (6) Wenn Rohrleitungen auf dem Flansch gleitet, kann es gut kompatibel sein.
Einführung
| Standard | ANSI/ASME B16.5, BS4505, GOST12820-80, DIN, UNI, EN1092-1, JIS/KS usw. |
| Material | Kohlenstoffstahl: SA105N, SA266, SA765, A350LF2, A350LF6; Legierungstahl: A182F11, A182F22, A182FF22V; Edelstahl: A182F304, A182F316, A182F51, A182F53, A182F60, S31008, S32168, S347H |
| Oberfläche | Öl |
| Typ | Geschmiedet, Stahlschnitt, Gießen usw. |
| Größe | DN15-DN600, der maximale äußere Durchmesser, der angepasst werden kann, beträgt 6000 mm |
| Lieferzeit | Innerhalb von 5-30 Tagen nach Erhalt des Prepaid |
| Verpackung | Standard -Exportverpackung (Sperrholzhülle auf Außen, Plastiktuch im Inneren). |
| Anwendung | Niedrigpresse Druckluftleitungen und Prozessleitungen für Substanzen wie Dampf, Kondensate usw. |

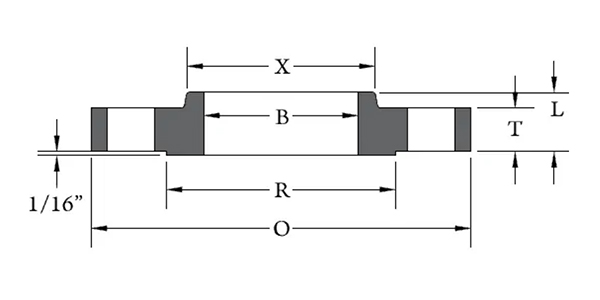

| Nom. Rohrgröße | O | B | T | L | X | R | Löcher | Hole-D | Bolzen Kreisdia | |
| ½ | 3.50 | 0.88 | 0.38 | 0.56 | 1.19 | 1.38 | 4 | 0.62 | 2.38 | |
| ¾ | 3.88 | 1.09 | 0.44 | 0.56 | 1.50 | 1.69 | 4 | 0.62 | 2.75 | |
| 1 | 4.25 | 1.36 | 0.50 | 0.62 | 1.94 | 2.00 | 4 | 0.62 | 3.12 | |
| 1¼ | 4.62 | 1.70 | 0.56 | 0.75 | 2.31 | 2.50 | 4 | 0.62 | 3.50 | |
| 1½ | 5.00 | 1.95 | 0.62 | 0.81 | 2.56 | 2.88 | 4 | 0.62 | 3.88 | |
| 2 | 6.00 | 2.44 | 0.69 | 0.94 | 3.06 | 3.62 | 4 | 0.75 | 4.75 | |
| 2½ | 7.00 | 2.94 | 0.81 | 1.06 | 3.56 | 4.12 | 4 | 0.75 | 5.50 | |
| 3 | 7.50 | 3.57 | 0.88 | 1.12 | 4.25 | 5.00 | 4 | 0.75 | 6.00 | |
| 3½ | 8.50 | 4.07 | 0.88 | 1.19 | 4.81 | 5.50 | 8 | 0.75 | 7.00 | |
| 4 | 9.00 | 4.57 | 0.88 | 1.25 | 5.31 | 6.19 | 8 | 0.75 | 7.50 | |
| 5 | 10.00 | 5.66 | 0.88 | 1.38 | 6.44 | 7.31 | 8 | 0.88 | 8.50 | |
| 6 | 11.00 | 6.72 | 0.94 | 1.50 | 7.56 | 8.50 | 8 | 0.88 | 9.50 | |
| 8 | 13.50 | 8.72 | 1.06 | 1.69 | 9.69 | 10.62 | 8 | 0.88 | 11.75 | |
| 10 | 16.00 | 10.88 | 1.12 | 1.88 | 12.00 | 12.75 | 12 | 1.00 | 14.25 | |
| 12 | 19.00 | 12.88 | 1.19 | 2.12 | 14.38 | 15.00 | 12 | 1.00 | 17.00 | |
| 14 | 21.00 | 14.14 | 1.31 | 2.19 | 15.75 | 16.25 | 12 | 1.12 | 18.75 | |
| 16 | 23.50 | 16.16 | 1.38 | 2.44 | 18.00 | 18.50 | 16 | 1.12 | 21.25 | |
| 18 | 25.00 | 18.18 | 1.50 | 2.62 | 19.88 | 21.00 | 16 | 1.25 | 22.75 | |
| 20 | 27.50 | 20.20 | 1.62 | 2.81 | 22.00 | 23.00 | 20 | 1.25 | 25.00 | |
| 22 | 29.50 | 22.22 | 1.75 | 3.07 | 24.25 | 25.25 | 20 | 1.38 | 27.25 | |
| 24 | 32.00 | 24.25 | 1.81 | 3.19 | 26.12 | 27.25 | 20 | 1.38 | 29.50 | |
2007 gegründet und in die Longyou Economic Development Zone in der Provinz Zhejiang im Jahr 2022 gezogen. Es umfasst eine Fläche von 130.000 Quadratmetern, mehr als 30 Produktionslinien, 300 Arbeitern, 20 FuE -Menschen, 30 Inspektionsbevölkerung und eine jährliche Leistung von 50.000 Tonnen.
Es hat ISO9001: 2008 Quality Management System, PED 97/33/EC EU Druckausrüstung -Richtlinie, China Special Equipment Manufacturing Lizenz (Druckrohr) TS -Zertifizierung, ASME -Zertifizierung, Provincial Enterprise Standardization Management System, ISO14000: 2004 -Umweltmanagementsystem, Cleaner Production (Green Enterprise) und Abrating, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifizierungsstellen, bestanden. (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) und koreanisches Register für Versand (KR) Fabrikzertifizierung.
Zu den Hauptprodukten gehören rostfreie Stahlrohre, Rohrverschlüsse, Flansche, Ventile usw., die in Erdöl, chemischen Industrie, Kernindustrie, Schmelzen, Schiffbau, Pharmazeutika, Lebensmittel, Wasserschutz, elektrischer Strom, neuer Energie, mechanischer Geräte und anderen Feldern häufig eingesetzt werden. Das Unternehmen hält sich an den Unternehmensgrund für "Qualität für das Überleben, den Ruf für die Entwicklung" und dient jedem Kunden von ganzem Herzen, eine Win-Win-Situation zu schaffen.
