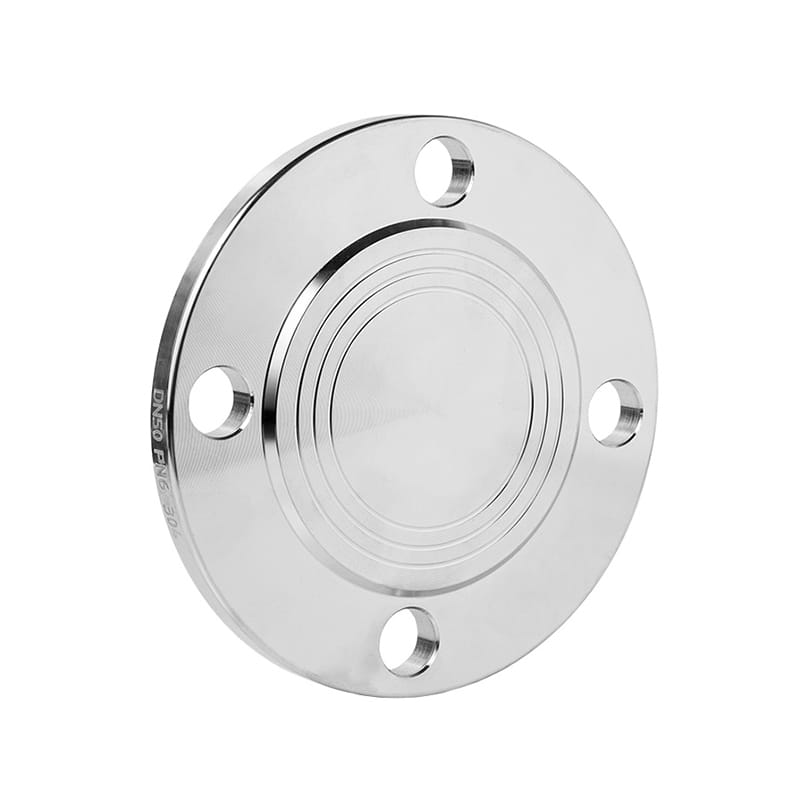

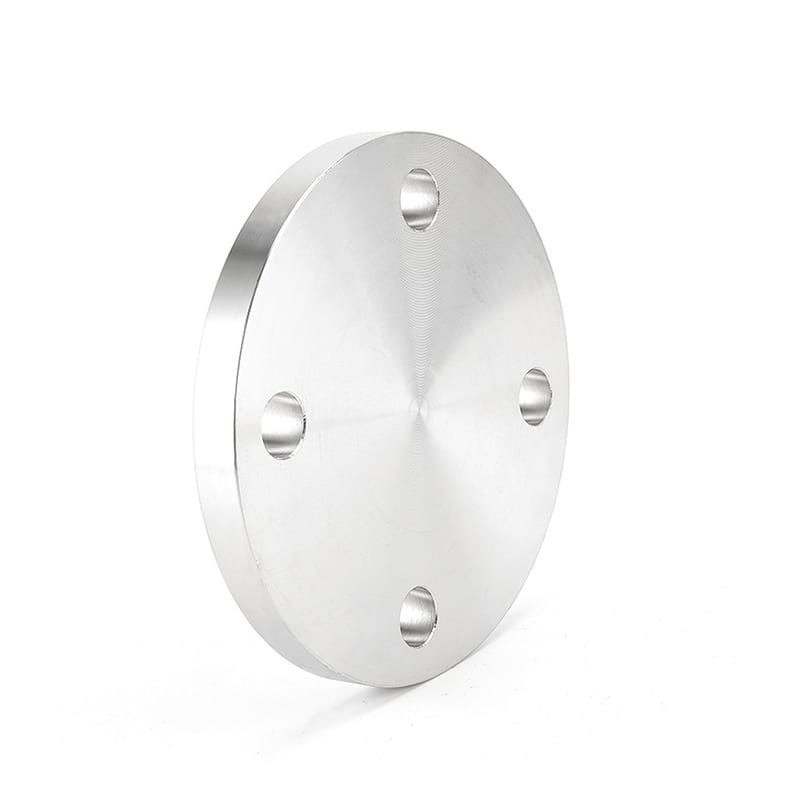

Ein blinder Flansch ist eine feste Stahlplatte ohne Löcher. Es wird verwendet, um das Ende eines Rohrleitungssystems zu beenden. Es kann zum Isolieren eines Rohrs, eines Ventils oder eines Druckbehälters verwendet werden. Da es verschraubt ist, bietet der blinde Flansch einen einfachen Zugang zum Innenraum eines Schiffes oder Rohrs. Ein blinder Flansch kann eine Buttschweißkappe ersetzen, falls eine Erweiterung der Rohrleitungsleitung erforderlich ist, oder falls eine Rohrleitungsprüfung erforderlich ist.

Viele blinde Flansche haben eine grundlegende Struktur, die im Gegensatz zu anderen Flanschen wenig Bearbeitung erfordert und schwer ist, weil sie keine Löcher hat. Diese Art von Flansch ist fest ohne Bohrung und kann ein flaches Gesicht (FF) oder erhöhtes Gesicht (RF) haben.

Blindeflansche werden üblicherweise in Petrochemikalien, Rohrtechnik, öffentlichen Dienstleistungen und Wasserwerken verwendet.

Vorhaben:PN10 Standard erhöhte Gesichtsgesichts (RF) Metall Sorf Blind Flanschkappe mit Löchern
NÄCHSTE:No next article

Einführung

Standard	ANSI: ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN: DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS: BS4504 、 BS4504 、 BS1560 、 BS10
Material	Stainless Steel, Carbon Steel, Alloy Steel, Cupro Nickel (90/10, 70/30, 66/30/2/2), Hastelloy (C-4, C-22, C276, B-2), Nickel (200 / 201), Monel (400 & K500), Inconel (600, 601, 625 & 825), Incolloy (800, 800H), Alloy 20, Duplex Steel, SS 904L, Titan (1 & 2) usw.
Oberfläche	Rustöl, schwarze Farbe, gelbe Farbe, Zinkbeschichtung, Heißtip-Gaspanizing, Elektro-Galvanisierung, Epoxidbeschichtung
Typ	Schmieden, Gießen, CNC -Schneiden
Größe	1/2 "bis 60", DN15 bis DN1500
Lieferzeit	Innerhalb von 5-30 Tagen nach Erhalt des Prepaid
Verpackung	Sperrholzpalette, Holzpalette, Holzhülle usw.
Anwendung	Blindeflansche werden üblicherweise in Petrochemikalien, Rohrtechnik, öffentlichen Dienstleistungen und Wasserwerken verwendet.

BlinD Flanes-PN6

Dn	D	K	L	Keine Löcher	BOLZEN	e	D	C
10	75	50	11	4	M10	2	35	12
15	80	55	11	4	M10	2	40	12
20	90	65	11	4	M10	2	50	14
25	100	75	11	4	M10	2	60	14
32	120	90	14	4	M12	2	70	14
40	130	100	14	4	M12	3	80	14
50	140	110	14	4	M12	3	90	14
65	160	130	14	4	M12	3	110	14
80	190	150	18	4	M16	3	128	16
100	210	170	18	4	M16	3	148	16
125	240	200	18	8	M16	3	178	18
150	265	225	18	8	M16	3	202	18
200	320	280	18	8	M16	3	258	20
250	375	335	18	12	M16	3	312	22
300	440	395	22	12	M20	4	365	22
350	490	445	22	12	M20	4	415	22
400	540	495	22	16	M20	4	465	22
450	595	550	22	16	M20	4	520	24
500	645	600	22	20	M20	4	570	24
600	755	705	26	20	M24	5	670	30
700	860	810	26	24	M24	5	775	40
800	975	920	30	24	M27	5	880	44
900	1075	1020	30	24	M27	5	980	48
1000	1175	1120	30	28	M227	5	1080	52
1200	1405	1340	33	32	M30	5	1295	60
1400	1630	1560	36	36	M33	5	1510	68
1600	1830	1760	36	40	M33	5	1710	76
1800	2045	1970	39	44	M36	5	1920	84
2000	2265	2180	42	48	M39	5	2125	92

Blind Flanes-PN10

Dn	D	K	L	Keine Löcher	BOLZEN	e	d	C
10	90	60	14	4	M12	2	40	16
15	95	65	14	4	M12	2	45	16
20	105	75	14	4	M12	2	58	18
25	115	85	14	4	M12	2	68	18
32	140	100	18	4	M16	2	78	18
40	150	110	18	4	M16	3	88	18
50	165	125	18	4	M16	3	102	18
65	185	145	18	8	M16	3	122	18
80	200	160	18	8	M16	3	138	20
100	220	180	18	8	M16	3	158	20
125	250	210	18	8	M16	3	188	22
150	285	240	22	8	M20	3	212	22
200	340	295	22	8	M20	3	268	24
250	395	350	22	12	M20	3	320	26
300	445	400	22	12	M20	4	370	26
350	505	460	22	16	M20	4	430	26
400	565	515	26	16	M24	4	482	26
450	615	565	26	20	M24	4	532	28
500	670	620	26	20	M24	4	585	28
600	780	725	30	20	M27	5	685	34
700	895	840	30	24	M27	5	800	38
800	1015	950	33	24	M30	5	905	42
900	1115	1050	33	28	M30	5	1005	46
1000	1230	1160	36	28	M33	5	1110	52
1200	1455	1380	39	32	M36	5	1330	60
