Der Rohrwinkel des Ellbogens aus dem Edelstahl von 180 ° beträgt 180 Grad, auch als "U-förmiger Ellbogen" bekannt. In Rohrsystemen können 180-Grad-Ellbogen aus rostfreiem Stahl verwendet werden, um die Richtung der Rohre zu ändern, und ein U-förmiges Rohr kann durch zwei 180-Grad-Ellbogen gebildet werden.
Häufig verwendete Materialien sind 304 Edelstahl und 316 Edelstahl, die für Pipeline-Systeme mit niedrigem Druck, Mitteldruck und Hochdruck geeignet sind. Verschiedene Materialien können unterschiedliche Anwendungsbedürfnisse erfüllen. Die Materialauswahl hängt von der Umgebung und den tatsächlichen Nutzungsanforderungen des Ellbogens ab.
Die Verbindungsmethoden mit Rohren umfassen direkte Schweißverbindungen (häufig verwendete Methode) Flanschverbindung, Gewindeverbindung, Sockelverbindung usw.
Materialauswahl, Ellbogenherstellungsprozess und Qualitätsinspektion sind wichtige Bestandteile des Prozessprinzips von 180-Grad-Ellbogengeräten aus Edelstahl. Die Vor- und Nachteile der Merkmale jedes Materials, die angemessene Ellbogenherstellung und eine qualifizierte Inspektion können die Qualität des Ellbogens gewährleisten, wodurch die Pipeline und die Ausrüstung eine höhere Leistung und Sicherheit aufweisen.
Einführung
| Artikel | Edelstahl 180 ° Ellbogen |
| Standard | ANSI B16.9, EN10253-4, DIN 2605, GOST 17375-2001, JIS B2313, MSS SP 75 usw. |
| Materialnoten | 304, 304L, 304/304L, 304H, 316, 316L, 316/316L, 321, 321H, 310S, 2205, S31803, 904L usw. |
| Oberfläche | Schussstrahlung, Sandstrahlung oder Beizenoberfläche |
| Typ | Geschmiedet |
| Größe | 1/2-30 ” |
| Lieferzeit | Innerhalb von 5-30 Tagen nach Erhalt des Prepaid |
| Verpackung | Karton, auf Stahl, Seewertverpackung |
| Anwendung | Erdöl/Luft- und Raumfahrt/Metallurgie/Halbleiter/Kraftwerk usw. |

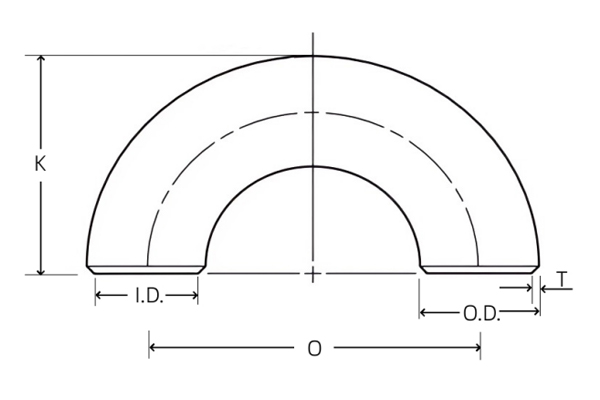

Asme B16.9 Langer Radius Ellbogen
Einheit: Zoll
| Nominale Größe | Nominale Größe | Zentrum zu Mitte | Zurück zuge Gesicht | Standard | Extra stark | ||||
| Innendurchmesser | Wandstärke | Ca. Gewicht | Innendurchmesser | Wandstärke | Ca. Gewicht | ||||
| NPs (in) | O.D. (in) | O (in) | VERWANDTSCHAFT) | I.D. (in) | ZINN) | (Lb) | I.D. (in) | ZINN) | (Lb) |
| 1/2 | 0.840 | 0.300 | 1.88 | 0.622 | 0.109 | 0.25 | 0.546 | 0.147 | 0.45 |
| 3/4 | 1.050 | 2.250 | 1.69 | 0.824 | 0.113 | 0.33 | 0.742 | 0.154 | 0.45 |
| 1 | 1.315 | 3.000 | 2.19 | 1.049 | 0.133 | 0.75 | 0.957 | 0.179 | 1.00 |
| 1 1/4 | 1.660 | 3.750 | 2.75 | 1.380 | 0.140 | 1.00 | 1.278 | 0.191 | 1.50 |
| 1 1/2 | 1.900 | 4.500 | 3.25 | 1.610 | 0.145 | 1.50 | 1.500 | 0.200 | 2.00 |
| 2 | 2.375 | 6.000 | 4.19 | 2.067 | 0.154 | 3.00 | 1.939 | 0.213 | 4.40 |
| 2 1/2 | 2.875 | 7.500 | 5.19 | 2.469 | 0.203 | 6.00 | 2.323 | 0.276 | 7.50 |
| 3 | 3.500 | 9.000 | 6.25 | 3.068 | 0.216 | 9.00 | 2.900 | 0.300 | 12.00 |
| 3 1/2 | 4.000 | 10.500 | 7.25 | 3.548 | 0.226 | 12.50 | 3.364 | 0.318 | 17.00 |
| 4 | 4.500 | 12.000 | 8.25 | 4.026 | 0.237 | 17.00 | 3.826 | 0.337 | 23.50 |
| 5 | 5.563 | 15.000 | 10.31 | 5.047 | 0.258 | 28.50 | 4.813 | 0.375 | 40.00 |
| 6 | 6.625 | 18.000 | 12.31 | 6.065 | 0.280 | 46.00 | 5.761 | 0.432 | 67.00 |
| 8 | 8.625 | 24.000 | 16.31 | 7.981 | 0.322 | 90.00 | 7.625 | 0.500 | 138.00 |
| 10 | 10.750 | 30.000 | 20.38 | 10.02 | 0.365 | 156.00 | 9.750 | 0.500 | 215.00 |
| 12 | 12.750 | 36.000 | 24.38 | 12.00 | 0.375 | 236.00 | 11.750 | 0.500 | 300.00 |
| 14 | 14.000 | 42.000 | 28.00 | 13.25 | 0.395 | 294.00 | 13.000 | 0.500 | 376.00 |
| 16 | 16.000 | 48.000 | 32.00 | 15.25 | 0.375 | 404.00 | 15.000 | 0.500 | 524.00 |
| 18 | 18.000 | 54.000 | 36.00 | 17.25 | 0.375 | 512.00 | 17.000 | 0.500 | 676.00 |
| 20 | 20.000 | 60.000 | 40.00 | 19.25 | 0.375 | 617.00 | 19.00 | 0.500 | 824.00 |
| 22 | 22.000 | 66.000 | 44.00 | 21.25 | 0.375 | 787.00 | 21.000 | 0.5000 | 1040.00 |
| 24 | 24.000 | 72.000 | 48.00 | 23.25 | 0.375 | 890.00 | 23.00 | 0.500 | 1183.00 |
| 26 | 26.000 | 78.000 | 52.00 | 25.25 | 0.375 | 1100.00 | 25.00 | 0.500 | 1458.00 |
| 30 | 30.000 | 90.000 | 60.00 | 29.25 | 0.375 | 1441.00 | 29.00 | 0.500 | 1910.00 |
2007 gegründet und in die Longyou Economic Development Zone in der Provinz Zhejiang im Jahr 2022 gezogen. Es umfasst eine Fläche von 130.000 Quadratmetern, mehr als 30 Produktionslinien, 300 Arbeitern, 20 FuE -Menschen, 30 Inspektionsbevölkerung und eine jährliche Leistung von 50.000 Tonnen.
Es hat ISO9001: 2008 Quality Management System, PED 97/33/EC EU Druckausrüstung -Richtlinie, China Special Equipment Manufacturing Lizenz (Druckrohr) TS -Zertifizierung, ASME -Zertifizierung, Provincial Enterprise Standardization Management System, ISO14000: 2004 -Umweltmanagementsystem, Cleaner Production (Green Enterprise) und Abrating, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifikat, ABS -Zertifizierungsstellen, bestanden. (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) und koreanisches Register für Versand (KR) Fabrikzertifizierung.
Zu den Hauptprodukten gehören rostfreie Stahlrohre, Rohrverschlüsse, Flansche, Ventile usw., die in Erdöl, chemischen Industrie, Kernindustrie, Schmelzen, Schiffbau, Pharmazeutika, Lebensmittel, Wasserschutz, elektrischer Strom, neuer Energie, mechanischer Geräte und anderen Feldern häufig eingesetzt werden. Das Unternehmen hält sich an den Unternehmensgrund für "Qualität für das Überleben, den Ruf für die Entwicklung" und dient jedem Kunden von ganzem Herzen, eine Win-Win-Situation zu schaffen.
