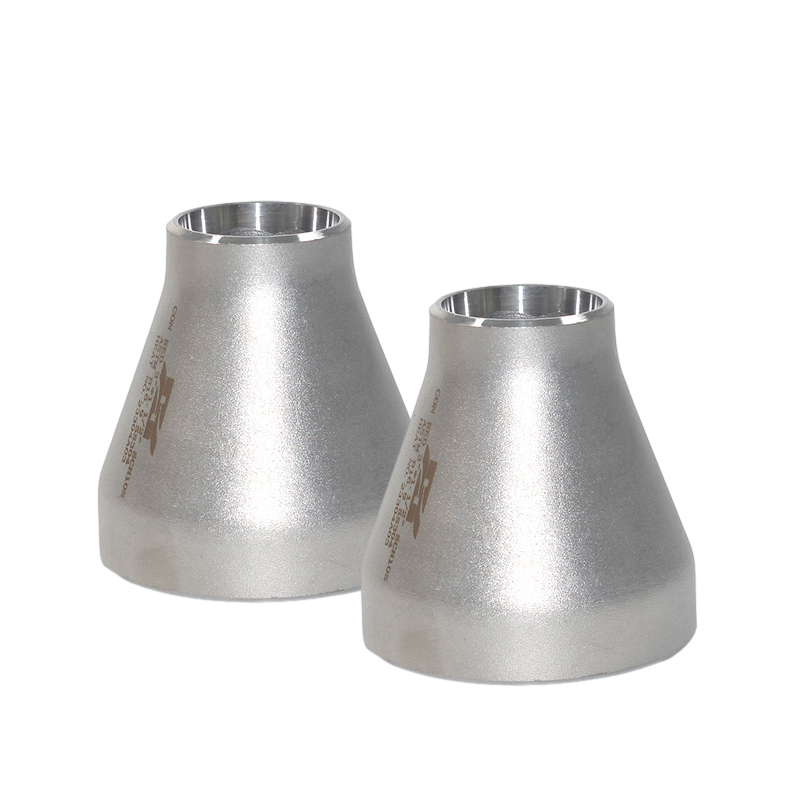

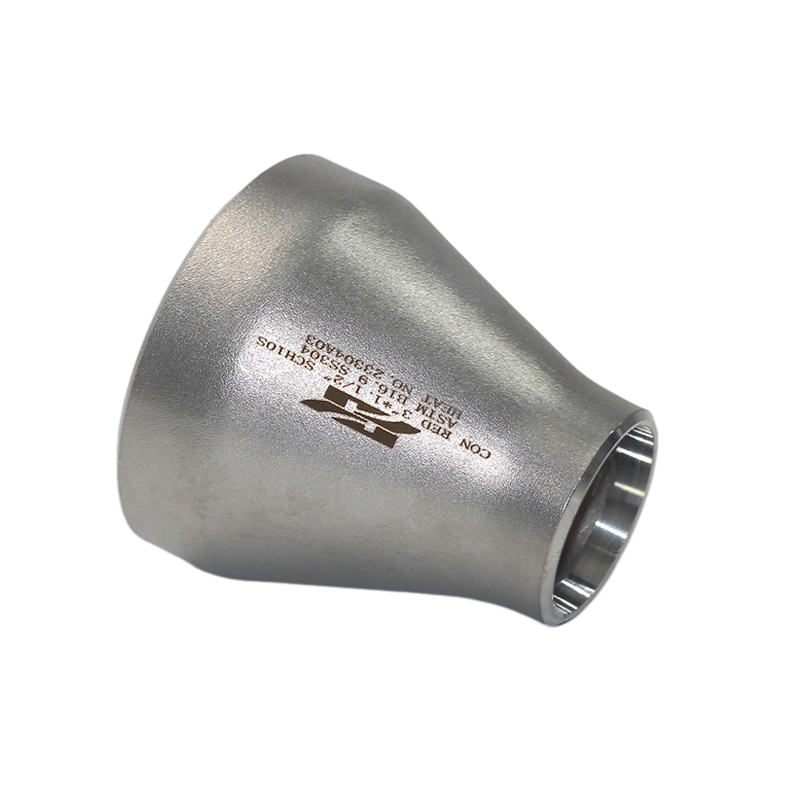

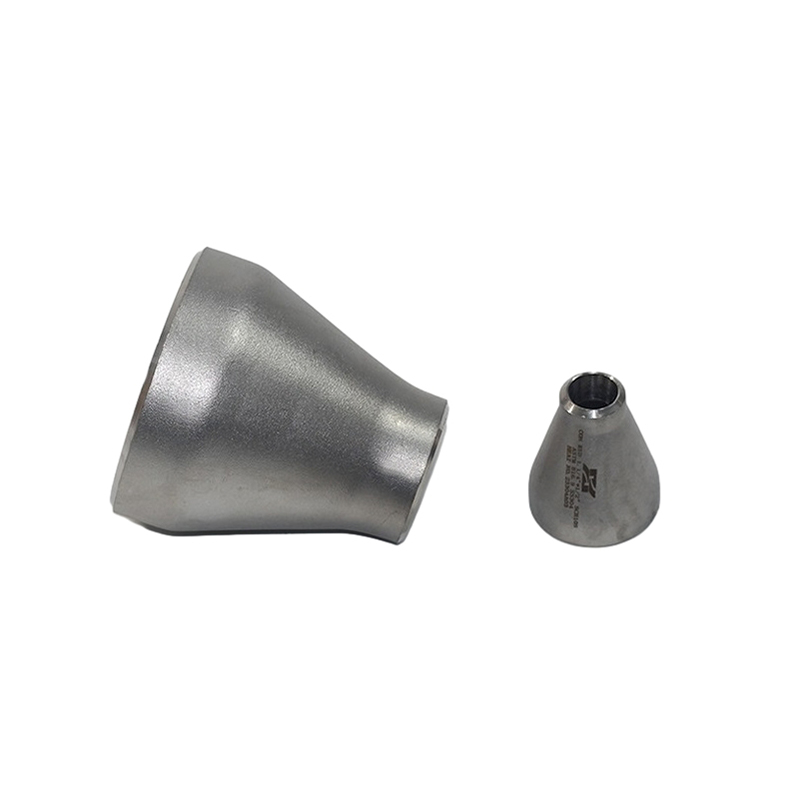

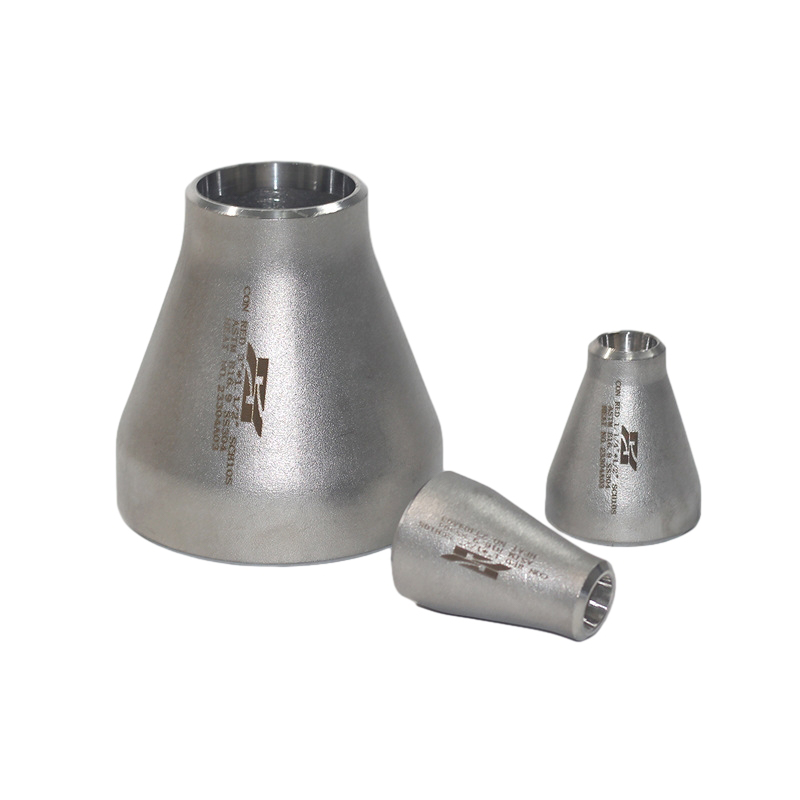

Dicke Wandscheldable 304 Edelstahlrohrkonzentrische Reduziersteine

Dicke Wandscheldable 304 Edelstahlrohrkonzentrische Reduziersteine

Ein konzentrischer Reduzierer aus rostfreiem Stahlrohr ist eine Rohranpassung, die aus zwei Rohren mit unterschiedlichen Durchmessern besteht, und die zentralen Achsen der beiden Rohre sind genau gleich. Daher wird er als konzentrische Reduzierung bezeichnet und wird verwendet, um Rohre unterschiedlicher Größen zu verbinden.

Konzentrische Reduzierungen aus rostfreiem Stahl bestehen aus einem Rohr mit einem großen Außendurchmesser und einer glatten Außenfläche und einem Rohr mit einem kleinen Innendurchmesser. Die Ports der beiden Rohre sind vollständig ausgerichtet und durch Schweißen, Steckdosen oder Gewindeverbindungen zusammengefasst. Diese Struktur ermöglicht es dem konzentrischen Reduzierer, Flüssigkeit in das Rohrleitungssystem sanft zu übertragen und den Widerstand und den Druck der Flüssigkeit zu verringern.

Konzentrische Reduder bestehen auch aus Edelstahl wie 304 Edelstahl oder 316 Edelstahl. Da Edelstahl Korrosionsbeständigkeit und Hochtemperaturfestigkeit aufweist, ist er für die Übertragung und Kontrolle einer Vielzahl von Medien geeignet. Durch die Auswahl des richtigen Edelstahlmaterials wird die Haltbarkeit und Zuverlässigkeit Ihres Rohrleitungssystems gewährleistet.

Konzentrische reduzierende Rohrverbindungen werden normalerweise in technischen Feldern wie Wasserdichtung und verbessertem Schutz verwendet. Die Vorteile sind eine stabile Verbindung, eine gute Versiegelung und die Fähigkeit, hohen Durchflussraten standzuhalten. Es wird auch häufig im Gebiet der Wasserkraft im Bauwesen verwendet. In einem Badezimmerentwässerungssystem, um Entwässerungsrohre mit unterschiedlichen Durchmessern zu verbinden, müssen beispielsweise konzentrische reduzierende Rohrverbindungen verwendet werden, um den Abtastrohr und das Abflussrohr anzuschließen.

Vorhaben:Hochfestige 204 Edelstahlrohrkonzentrische Reduzierstoffe aus rostfreiem Stahl
NÄCHSTE:No next article

Einführung

Konzentrische Reduzierer
Artikel	Konzentrische Reduzierer aus rostfreiem Stahlrohr
Standard	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Material	304/304L, 316/316L usw.
Oberfläche	Sandstrahlen, Einflocken, Sandrollen usw.
Typ	CNC -Endprozess
Größe	3/4-18 ”
Lieferzeit	Innerhalb von 5-30 Tagen nach Erhalt des Prepaid
Verpackung	Sperrholzfälle oder Paletten oder gemäß den Anforderungen der Kunden
Anwendung	Erdöl, Chemikalie, Strom, Gas, Metallurgie, Schiffbau, Bau usw.

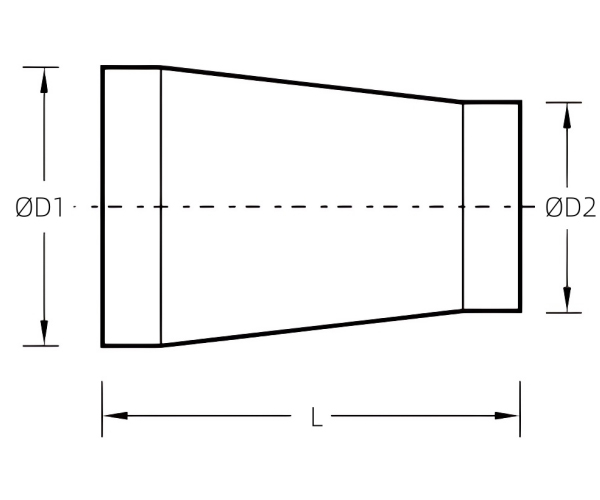

Einheit: Mm

Nenndurchmesser	Außendurchmesser	Länge		Nenndurchmesser	Außendurchmesser	Länge
IN	D1 × D2	L		IN	D1 × D2	L
3/4 × 1/2	26,7 × 21,3	38.1		18 × 10	457,2 × 273,1	381.0
3/4 × 3/8	26,7 × 17,1	38.1		20 × 18	508,0 × 457,2	508.0
1 × 3/4	33,4 × 26,7	50.8		20 × 16	508,0 × 406,4
1 × 1/2	33,4 × 21,3	50.8		20 × 14	508,0 × 355,6
1 1/4 × 1	42,2 × 33,4	50.8		20 × 12	508,0 × 323,9
1 1/4 × 3/4	42,2 × 26,7			22 × 20	558,8 × 508.0	508.0
1 1/4 × 1/2	42,2 × 21,3			22 × 18	558,8 × 457,2
1 1/2 × 1 1/4	48,3 × 42,2	63.5		22 × 16	558,8 × 406,4
1 1/2 × 1	48,3 × 33,4			22 × 14	558,8 × 355,6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609,6 × 558,8	508.0
1 1/2 × 1/2	48,3 × 21,3			24 × 20	609,6 × 508,0
2 × 1 1/2	60,3 × 48,3	76.2		24 × 18	609,6 × 457,2
2 × 1 1/4	60,3 × 42,2			24 × 16	609,6 × 406,4
2 × 1	60,3 × 33,4			26 × 24	660,4 × 609,6	609.6
2 × 3/4	60,3 × 26,7			26 × 22	660,4 × 508.0
2 1/2 × 2	73,0 × 60,3	88.9		26 × 20	660,4 × 457,2
2 1/2 × 1 1/2	73,0 × 48,3			26 × 18	660,4 × 406,4
2 1/2 × 1 1/4	73,0 × 42,2			28 × 24	711,2 × 660,4	609.6
2 1/2 × 1	73,0 × 33,4			28 × 22	711,2 × 609,6
3 × 2 1/2	88,9 × 73,0	88.9		28 × 20	711,2 × 508,8
3 × 2	88,9 × 60,3			28 × 18	711,2 × 457,2
3 × 1 1/2	88,9 × 48,3			30 × 28	762,0 × 711,2	609.6
3 × 1 1/2	88,9 × 48,3			30 × 26	762,0 × 660,4
3 × 1 1/4	88,9 × 42,2			30 × 24	762,0 × 609,6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762,0 × 508.0
3 1/2 × 2 1/2	101,6 × 73,0			32 × 30	812,8 × 762,0	609.6
3 1/2 × 2	101,6 × 60,3			32 × 28	812,8 × 711,2
3 1/2 × 1 1/2	101,6 × 48,3			32 × 26	812,8 × 660,4
3 1/2 × 1 1/4	101,6 × 42,2			32 × 24	812,8 × 609,6
4 × 3 1/2	114,3 × 101,6	101.6		34 × 32	863,6 × 812,8	609.6
4 × 3	114,3 × 88,9			34 × 30	863,6 × 762,0
4 × 2 1/2	114,3 × 73,0			34 × 26	863,6 × 660,4
4 × 2	114,3 × 60,3			34 × 24	863,6 × 609,6
4 × 1 1/2	114,3 × 48,3			36 × 34	914,4 × 863,6	609.6
5 × 4	141,3 × 114,3	127.0		36 × 32	914,4 × 812,8
5 × 3 1/2	141,3 × 101,6			36 × 30	914,4 × 762,0
5 × 3	141,3 × 88,9			36 × 26	914,4 × 660,4
5 × 2 1/2	141,3 × 73,0			36 × 24	914,4 × 609,6
5 × 2	141,3 × 60,3			38 × 36	965,2 × 914,4	609.6
6 × 5	168,3 × 141,3	139.7		38 × 34	965,2 × 863,6
6 × 4	168,3 × 114,3			38 × 32	965,2 × 812,8
6 × 3 1/2	168,3 × 101,6			38 × 30	965,2 × 762,0
6 × 3	168,3 × 88,9			38 × 28	965,2 × 711,2
6 × 2 1/2	168,3 × 73,0			38 × 26	965,2 × 660,4
8 × 6	219,1 × 168,3	152.4		40 × 38	1016,0 × 965,2	609.6
8 × 5	219,1 × 141,3			40 × 36	1016,0 × 914,4
8 × 4	219,1 × 114,3			40 × 34	1016,0 × 863,8
8 × 3 1/2	219,1 × 101,6			40 × 32	1016,0 × 812,8
10 × 8	273,1 × 219,1	177.8		40 × 30	1016,0 × 762,0
10 × 6	273,1 × 168,3			42 × 40	1066,8 × 1016,0	609.6
10 × 5	273,1 × 141,3			42 × 38	1066,8 × 965,2
10 × 4	273,1 × 114,3			42 × 36	1066,8 × 914,4
12 × 10	323,9 × 273,1	203.2		42 × 34	1066,8 × 863,6
12 × 8	323,9 × 219,1			42 × 32	1066,8 × 812,8
12 × 6	323,9 × 168,3			42 × 30	1066,8 × 762,0
12 × 5	323,9 × 141,3			44 × 42	1117,6 × 1066,8	609.6
14 × 12	355,6 × 323,9	330.2		44 × 40	1117,6 × 1016.0
14 × 10	355,6 × 273,1			44 × 38	1117,6 × 965,2
14 × 8	355,6 × 219,1			44 × 36	1117,6 × 914,4
14 × 6	355,6 × 168,3			46 × 44	1168,4 × 1117,6	711.2
16 × 14	406,4 × 355,6	355.6		46 × 42	1168,4 × 1064,8
16 × 12	406,4 × 323,9			46 × 40	1168,4 × 1016,0
16 × 10	406,4 × 273,1		46 × 36	1168,4 × 965,2
16 × 8	406,4 × 219,1		48 × 46	1219,2 × 1168,4	711.2
18 × 16	457,2 × 406,4	381.0	48 × 44	1219,2 × 1117,6
18 × 14	457,2 × 355,6		48 × 42	1219,2 × 1066,8
18 × 12	457,2 × 323,9		48 × 40	1219,2 × 1016,0
