Verjüngte Gewinde Edelstahlrohrstopfen liefern eine stabile und konsistente Siegel

Verjüngte Gewinde Edelstahlrohrstopfen liefern eine stabile und konsistente Siegel

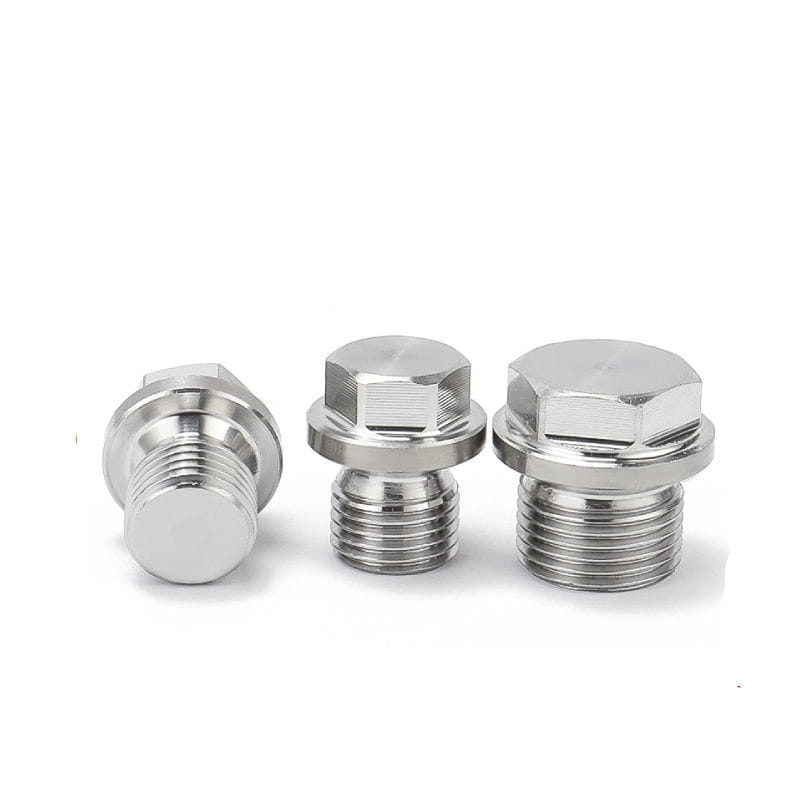

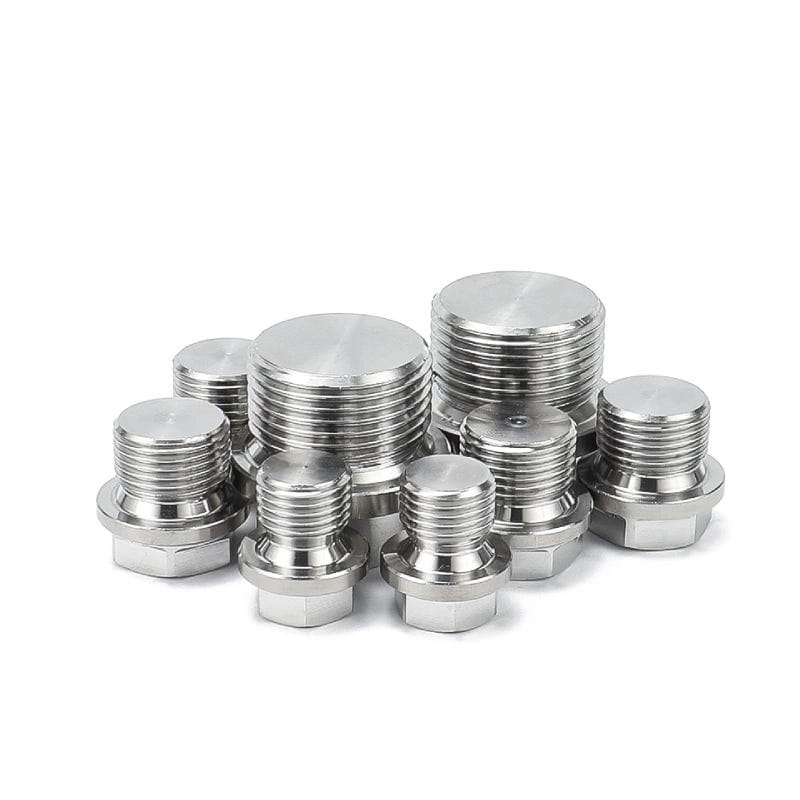

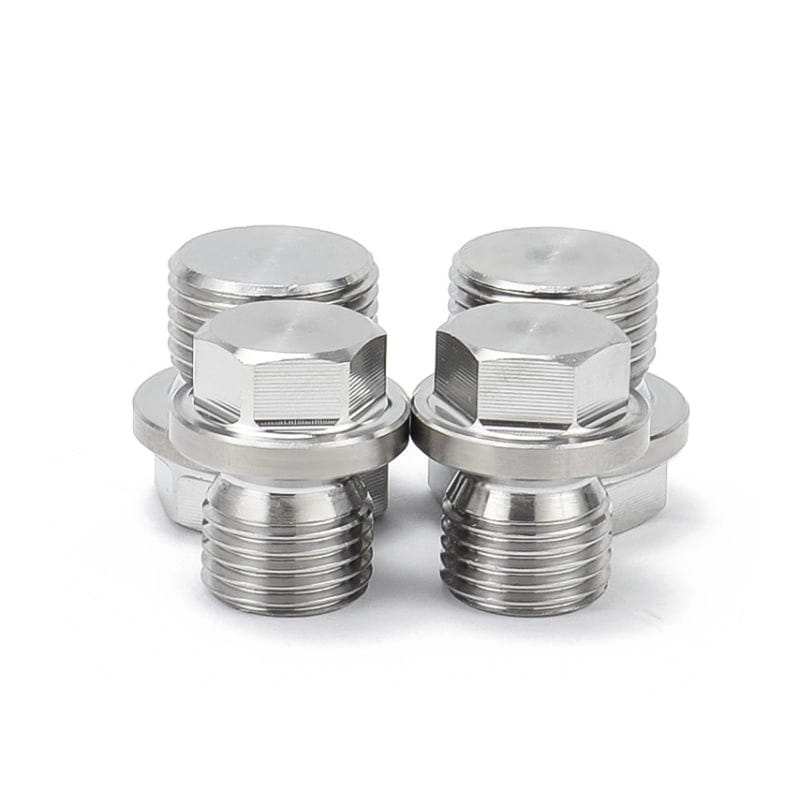

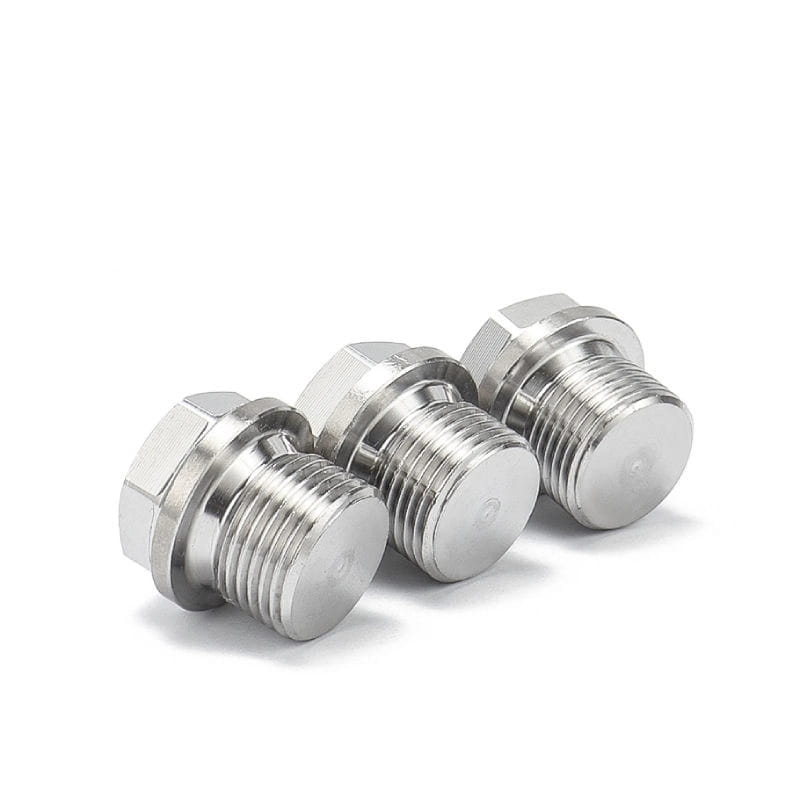

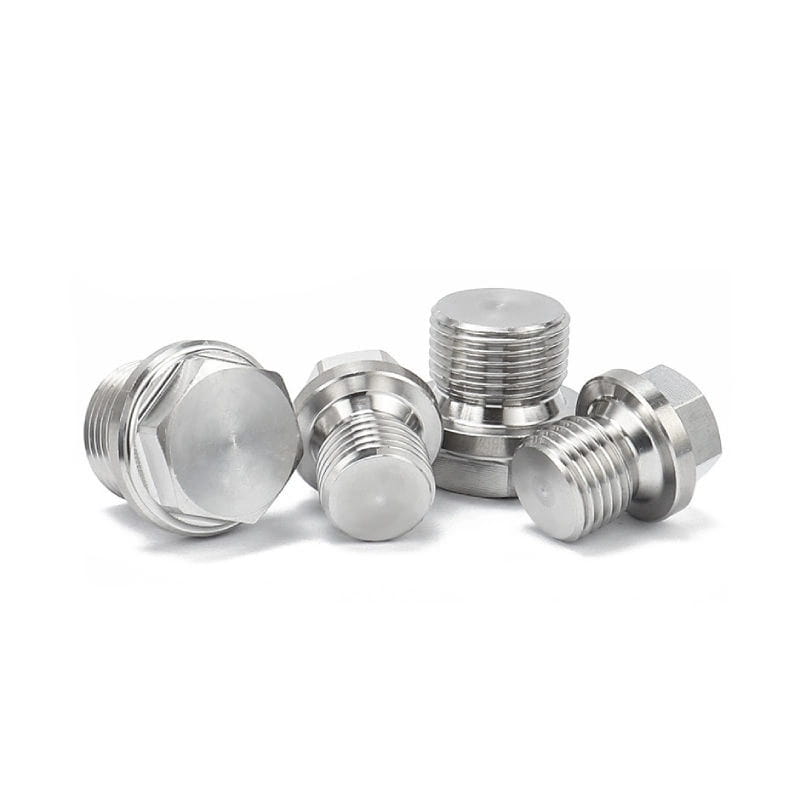

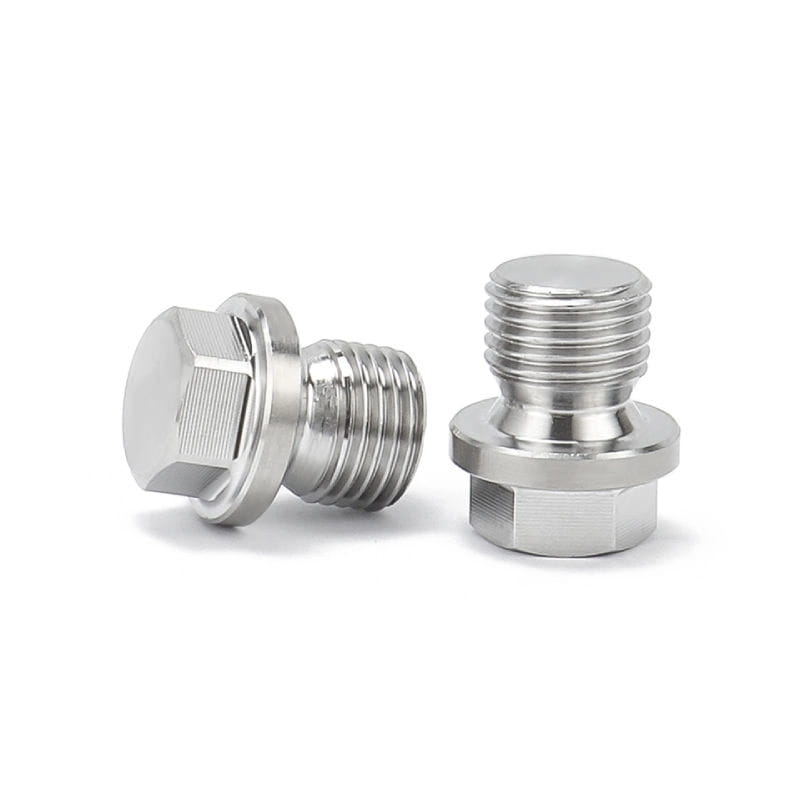

Rohrstopfen sind zylindrische Metallbeschläge mit einer sich verjüngenden Schacht an einem Ende und einem Antriebsabschnitt am anderen. Es ist eine einfache und billige Methode zum Anschließen eines Rohrs. Verjüngende Gewinde haben ein leichtes Kegelprofil, wodurch die männlichen und weiblichen Gewinde gegeneinander komprimiert werden. Im Gebrauch wird die männliche Gewindewelle in das weibliche Gewinde eines Rohrs oder eines Gehäuses eingeschraubt.

Stecker aus rostfreiem Stahl können in Gewindeöffnungen eingeführt werden und die Rohre Enden versiegeln, wodurch ein stabileres und konsistenteres Siegel und Schmutz, Feuchtigkeit oder andere Verunreinigungen verhindern, dass Sie Ihre Gewinde beeinflussen. Sie kommen in einem Stück Körperdesign und die leicht zu ersetzende Steckerbaugruppe macht diese industriellen Rohrbeschläge sehr einfach zu pflegen und zu reinigen.

Im Allgemeinen werden diese Rohrstopfen häufig mit Chrom oder Nickel für einen Finish und eine bessere Korrosionsbeständigkeit plattiert.

Die Hauptaufgabe eines Rohrstopfens besteht darin, den Flüssigkeitsfluss zu blockieren, aber sie werden auch verwendet, um zu verhindern, dass Schmutz und andere Verunreinigungen in ein Rohr eine Öffnung betreten. Sie werden in Branchen verwendet, die von Installation und Bau bis hin zu Hydraulik, Gas- und Öltransport, Landwirtschaft, Lebensmittel- und Getränkeherstellung und industriellem chemischen Verarbeitung usw. reichen

Vorhaben:Rostfreie Rohrkappen mit Gewinde, die zum Ändern der Rohrleitung verwendet werden
NÄCHSTE:Widersteht Korrosion Edelstahlrohrstopfen mit männlichen NPT -Fäden

Einführung

Standard	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS usw.
Material	Kohlenstoffstahl: A105, A350 LF2 usw. Pipeline Stahl: ASTM 694 F42, F52, F60, F65, F70 und Ewg. Stainless steel: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254Mo and etc. Duplex Edelstahl: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1,4462,1.4410,1.4501 und etc. Nickellegierung: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20 usw.
Oberfläche	Rollender Sand, Spiegel, Haaransatz, Sande, Pinsel, hell
Typ	Von CNC oder Drehmaschine
Größe	M10-64
Lieferzeit	Innerhalb von 5-30 Tagen nach Erhalt des Prepaid
Verpackung	Wickelkarton-Pallet oder in einem seetüchtigen Holzfall
Anwendung	Erdöl/Luft- und Raumfahrt/Metallurgie/Halbleiter/Kraftwerk

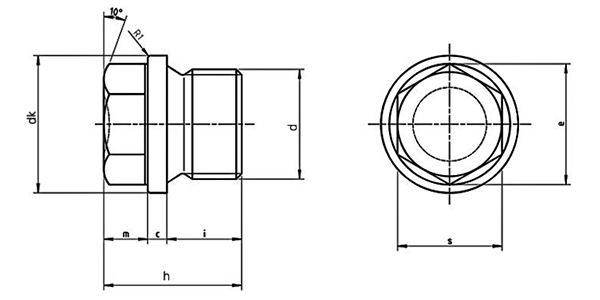

SCHraubengewicHChnDe			M10	M12	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D			M10	M12		-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D	RohrfaDen		G 1/8 a	-	G 1/4a#	G 1/4a	-	-	G 3/8a#	G 3/8a	-	-	G 1/2a#	G 1/2a	-	-	-
P	Tonhöhe 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	Tonhöhe 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	Min = noMinale Größe		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	Max		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	Max = nominale Größe		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	min		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	min	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		Din ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Nominale Größe		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	Max		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Nominale Größe		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	Max		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
S	DIN 475-1	Max	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	Din ISO 272	Max	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
Pro 1000 Einheiten ≈KG			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Schraubengewinde			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Rohrfaden		G 3/4a#	G 3/4a	-	G 1a	-	G 1 1/8a	-	G 1 1/4a	-	G 1 1/2a	-	G 1 3/4a	-	G 2a	-
p	Tonhöhe 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Tonhöhe 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	min = nominale Größe		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	Max		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	Max = nominale Größe		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		Din ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Nominale Größe		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	Max		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Nominale Größe		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	Max		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
S	DIN 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Din ISO 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
pro 1000 Einheiten ≈kg			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
