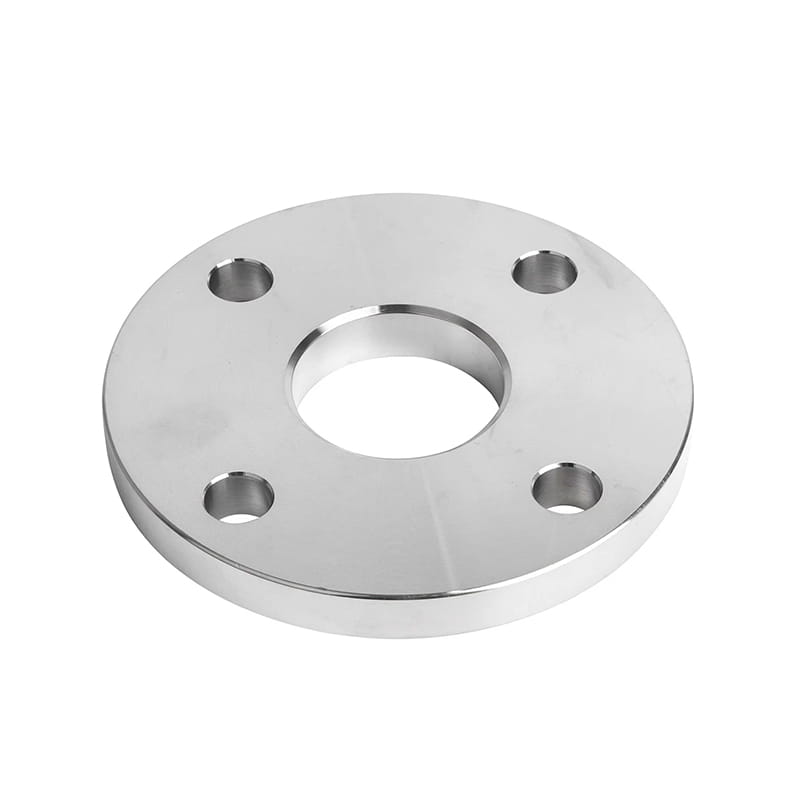

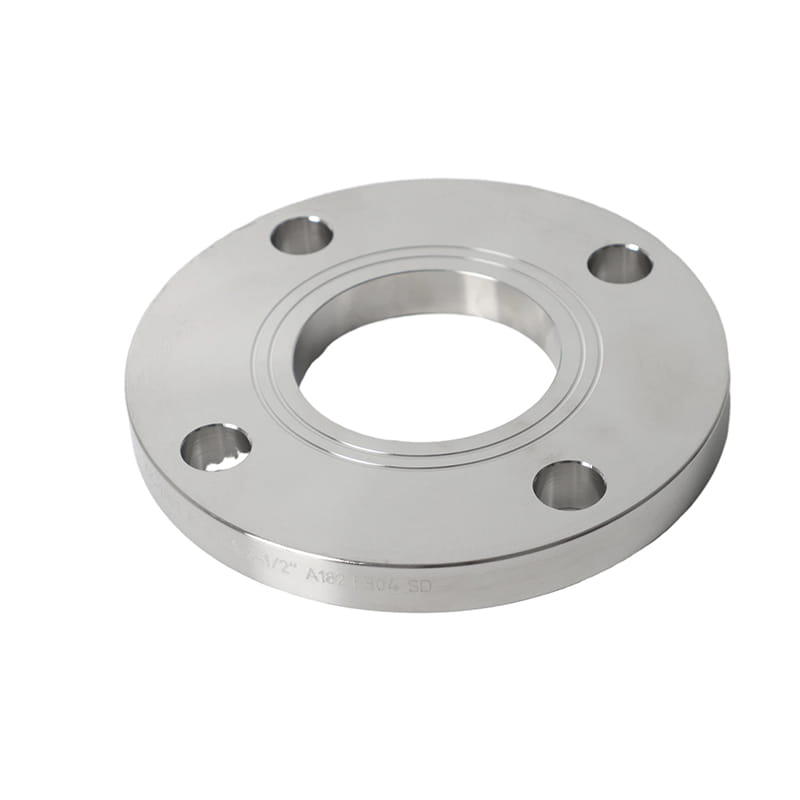

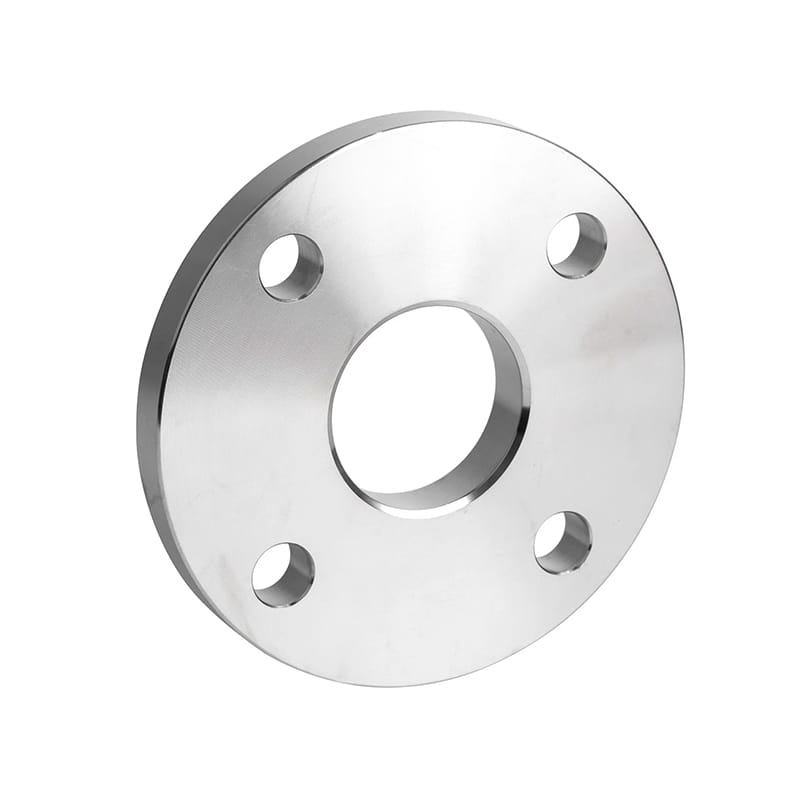

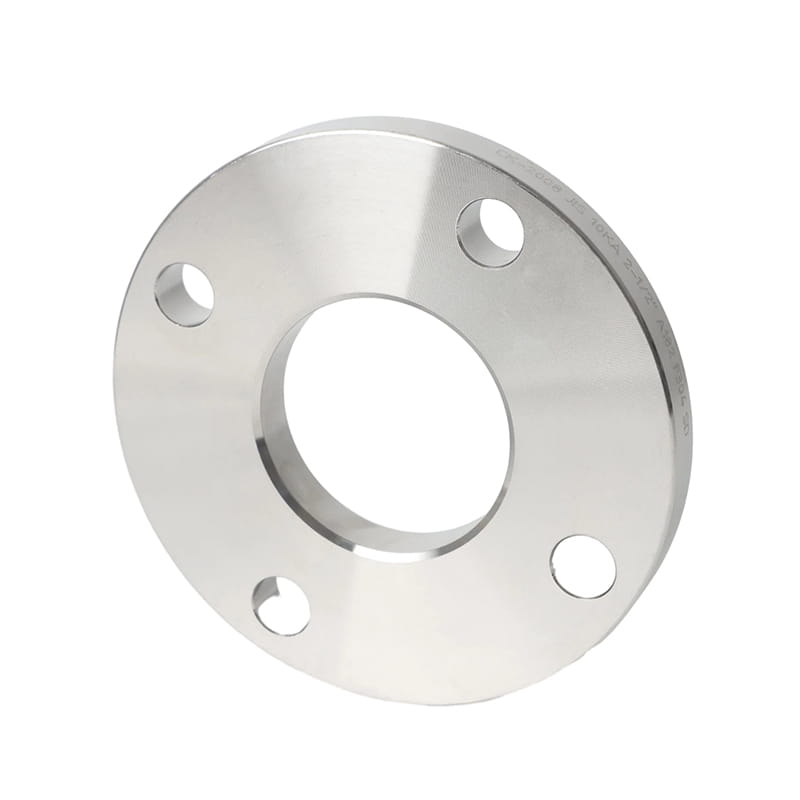

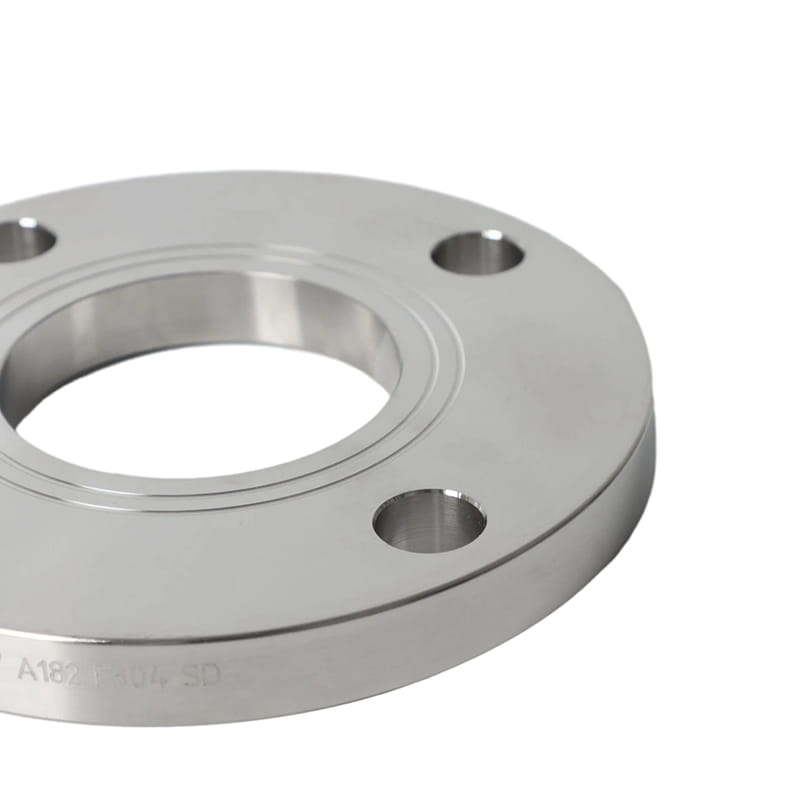

Kohlenstoffstahlplattenflansch mit Schraubenlöchern um die Umgebung

Kohlenstoffstahlplattenflansch mit Schraubenlöchern um die Umgebung

Flanschplatten sind eine Art von Befestigungsmittel, mit denen zwei Objekte zusammengehalten werden, die normalerweise aus Metall hergestellt werden und als entscheidende Anschlüsse für Rohre und Geräte dienen. Mit einer flachen, kreisförmigen Platte mit Bolzenlöchern sorgen sie für sichere Befestigung.

Sie bieten eine einfache Installation und Entfernung und erleichtern die Wartung. Das System besteht aus zwei Teilen: einem Ende des Rohrs und dem Plattenflansch. Der Vorgang schweißt die flache und kreisförmige Platte - den Plattenflansch - auf ein Ende des Rohrs und verschraubt sie dann zusammen mit einer Dichtung dazwischen an ein anderes Rohr. Ihr flaches Design sorgt für eine gleichmäßige Druckverteilung und fördert zuverlässige Dichtungen in Hochdruckumgebungen.

Plattenflansche sind vielseitig und kompatibel mit verschiedenen Materialien, wodurch sie für verschiedene industrielle Anwendungen geeignet sind. In Branchen wie Petrochemie und Fertigung weit verbreitet, tragen Plattenflansche zu robusten, lecker-resistenten Verbindungen, wodurch die Effizienz und Sicherheit des Fluidtransports und der Verarbeitung in industriellen Umgebungen verbessert werden.

Der Flanschtisch kann leicht durch Schneiden und Formen in Plattenflansche hergestellt werden. Daher sind sie im Vergleich zu anderen Arten von Flanschen relativ billig, was sie zu einer kostengünstigen Wahl macht. Sie können sie auch so anpassen, dass bestimmte Anwendungsbedürfnisse wie unterschiedliche Druckstufen und Größen erfüllt werden.

Vorhaben:No previous article
NÄCHSTE:Edelstahlplattenflansch ermöglicht es, an ein anderes Rohr verschraubt zu werden

Einführung

Standard	(1) Amerikanischer Standard ASME/ANSI B 16.5, ASME B 16.47 Serie A (MSS SP 44), ASME B 16.47 Serie B (API 605) (2) Britisch -Standard BS 3293, BS 1560, BS 4504, BS 10 (3) Deutscher Standard DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) Italienischer Standard Uni 2280, Uni 2281, Uni 2282, Uni 2283, Uni 2284 (5) Russisch, australischer, japanischer Standard GOST 12821-80, AS2129, JIS B2220 / KS B1503
Material	. (2) Duplex & Super Duplex Stahl: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Kohlenstoffstahl: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) Kohlenstoffstahl mit niedrigem Temperatur: ASTM A350, LF2, LF3; (6) Legierungsstahl: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) Kupferlegierungstahl: ASTM SB 61, SB62, SB151, SB152 UN-Nr. . Inconel 600 (UN -Nr. N06600), Inconel 625 (UN -Nr. N06625), Inconel 601 (UN -Nr. N06601), Hastelloy C 276 (UN -Nr. N10276), Legierung 20 (UN -Nr. N08020)
Oberfläche	Ölschwarz-Farbe, Nahtfarbe, Zinkplatt, gelbe transparent, kalt und heiße Dip verzinkt
Typ	geschmiedet, hitzebehandelt und bearbeitet
Größe	1 "-12"
Lieferzeit	Innerhalb von 5-30 Tagen nach Erhalt des Prepaid
Verpackung	Holzkisten
Anwendung	Es gilt für die Fälle, in denen das Medium brennbar, explosiv, giftig ist und der Druck hoch ist, einschließlich Öl und Gas, Chemikalie, Petrochemie und Stromerzeugung, Kraftstoff- oder Wasserleitungen usw.

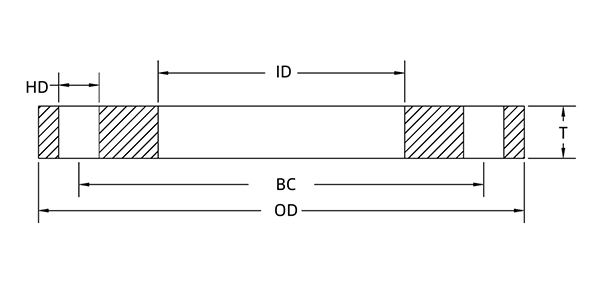

Nenne Rohrgröße	DICKE	Außendurchmesser. (OD)	Inside Dia. (AUSWEIS)	Anzahl der Löcher	Lochdia.	Bolzenkreis	Versandgewicht
In	Zinn)	OD (in)	Id (in)	Löcher	HD (in)	Bc (in)	In Pfund
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
