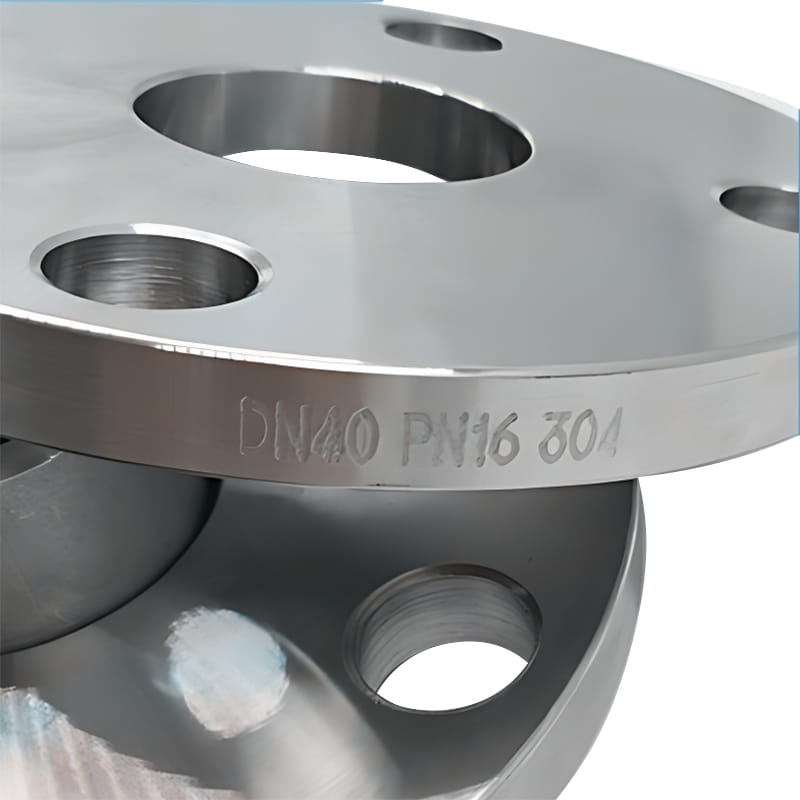

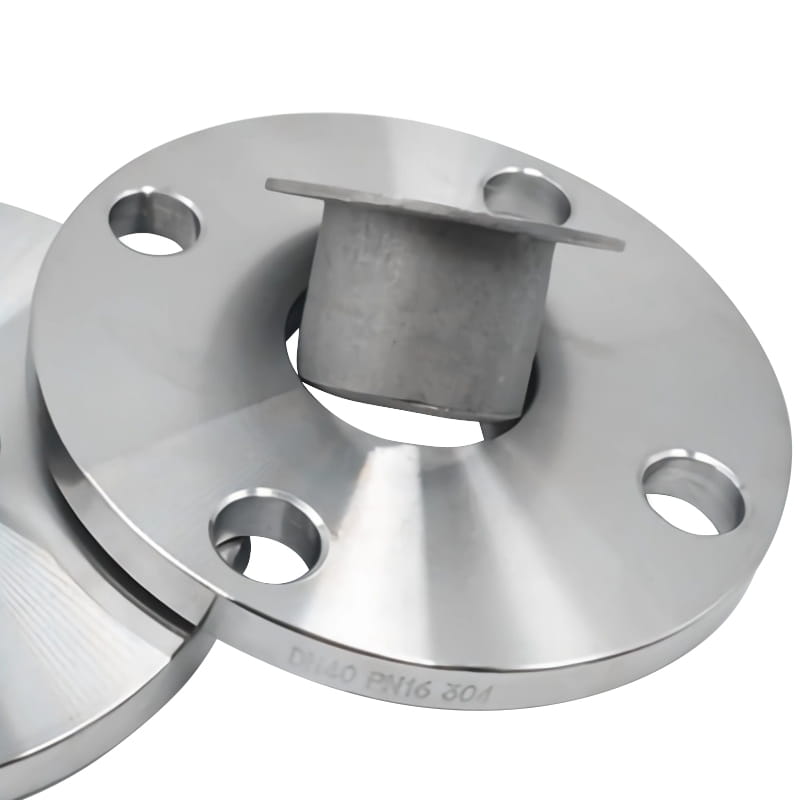

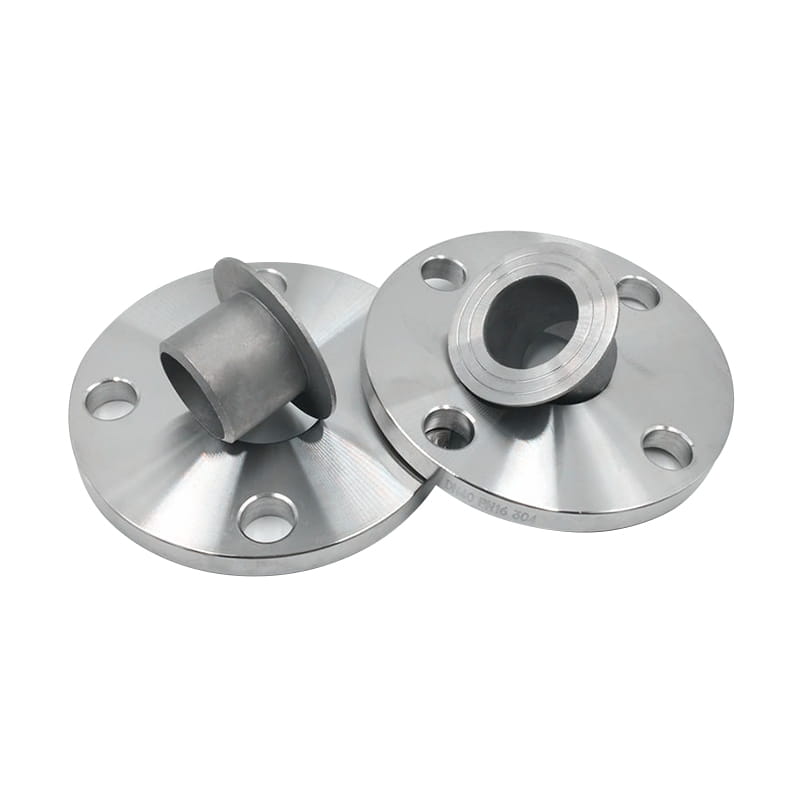

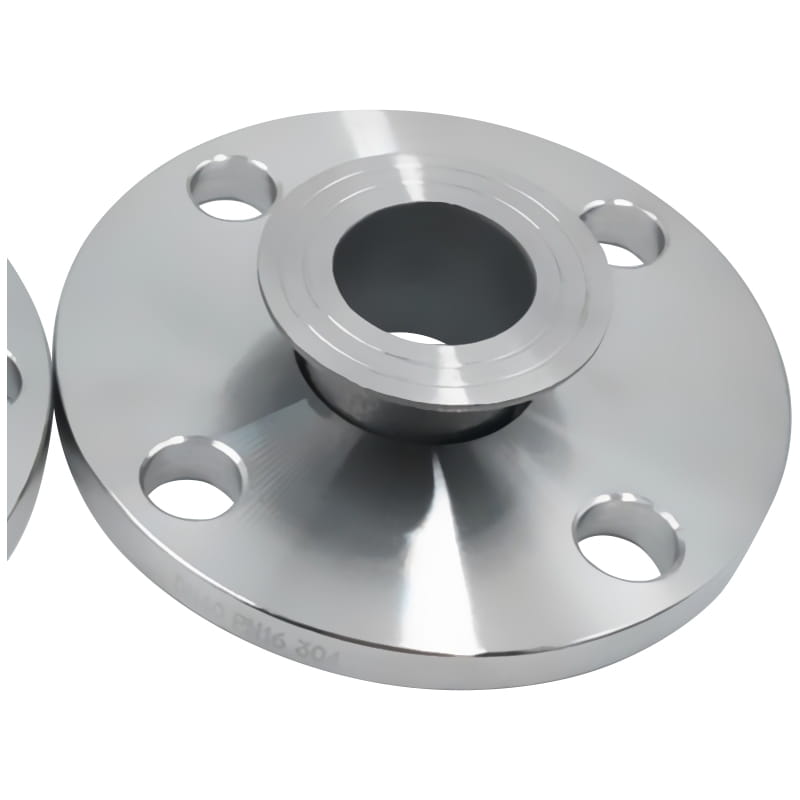

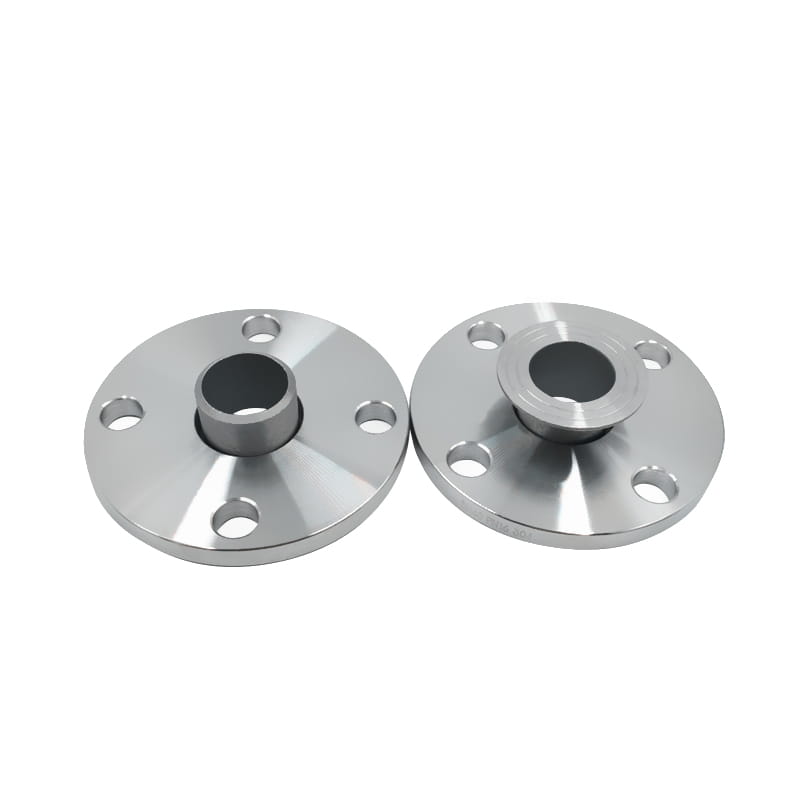

Der Flansch mit Rundengelenk hat kein erhöhtes Gesicht, es wird in Verbindung mit einem „Rundenverbindungs-Stub-Ende“ verwendet- einem Lap-Fugen-Stubende und einem Rundengelenkflansch. Die Verwendung von IT an Punkten, an denen schwerer Biegestress auftritt, sollte vermieden werden.

Da der Flansch des Schoßgelenks selbst nicht an das Rohr geschweißt ist, kann er sich leicht drehen, um die Bolzenlöcher leicht auszurichten, und die Baugruppe und die Demontage sind viel einfacher. Diese Funktion vereinfacht die Installations-, Wartungs- und Reparaturaufgaben und senkt Ausfallzeiten und Gesamtkosten. Das Design des Flansches ermöglicht eine eckige Fehlausrichtung von Rohren und sorgt dafür, dass eine enge und lecksichere Verbindung auch wenn Rohre nicht perfekt ausgerichtet sind.

Die zwischen der Innenoberfläche der Flanschbohrung gebildeten Spalten und der äußeren Oberfläche der Stammenden können Kontaminate leicht sammeln. Die gesammelten Kontaminaten könnten ein Problem darstellen und zu Spaltkorrosion führen.

Sie werden normalerweise in Niederdruckanwendungen wie Petrochemikalien, Öl und Gas, Wasseraufbereitung, Lebensmittel und Getränk und chemischen Verarbeitungsindustrie verwendet.

Vorhaben:No previous article
NÄCHSTE:Polierende rostfreie Stahl -Lap -Gelenkflansch -Flanschbaugruppe

Einführung

Standard	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Material	Kohlenstoffstahl: ASTM A105, A350 LF2 Edelstahl: A182 F304/F304L/F316/F316L/F321 Legierungstahl: ASTM A182, GR F1, F11, F22, F5, F9, F91
Oberfläche	poliert ， Schussbelastung, Sandstrahlen usw.
Typ	Geschmiedet, hitzebehandelt und bearbeitet
Größe	1/2 '' bis 48 "
Lieferzeit	Innerhalb von 5-30 Tagen nach Erhalt des Prepaid
Verpackung	Standard -Exportentwicklung von Holzfällen oder wie Sie angefordert haben
Anwendung	Petrochemische, Öl und Gas, Wasseraufbereitung, Lebensmittel und Getränke sowie chemische Verarbeitungsindustrien usw.

PN10

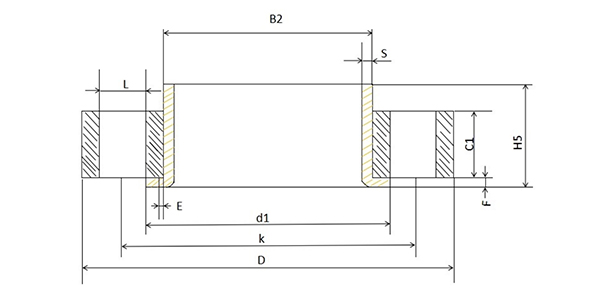

Dn	Pfeife OD	D	B2	C1	K	E	L	Qtty.	Gewicht
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

Dn	Pfeife OD	D	B2	C1	K	E	L	Qtty.	Gewicht
50	60.3	165	65	20	125	5	18	4	2.52
	53,0 - 54,0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83,0 - 84,0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153,0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

Dn	Pfeife OD	D	B2	C1	K	E	L	Qtty.	Gewicht
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

Dn	Pfeife OD	D	B2	C1	K	E	L	Qtty.	Gewicht
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44,5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
